一份饲料厂车间及科技综合楼给排水消防CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 功能：其他
• 设计内容：给水系统, 消防系统
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 设计年代：近代

附件详情

• 给排水设计总说明
• 消火栓系统原理图
• 给排水系统图
• 卫生间大样图

附件详情

车间建筑面积为1800平方米，建筑总高度6.8米，科技楼建筑面积636平方米，建筑层数三层，建筑总高度12.15米。该资料包括室内消火栓给水系统,建筑灭火器配置,自动喷水系统。
，共24张。

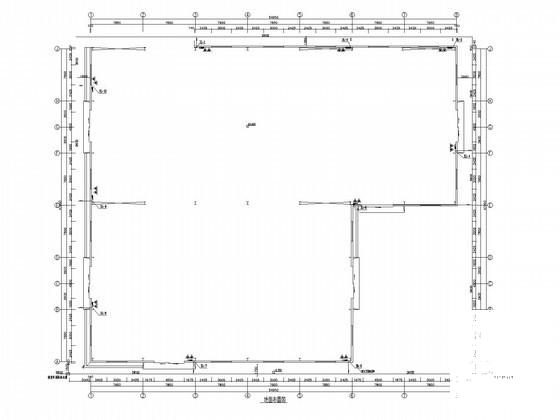

车间平面图

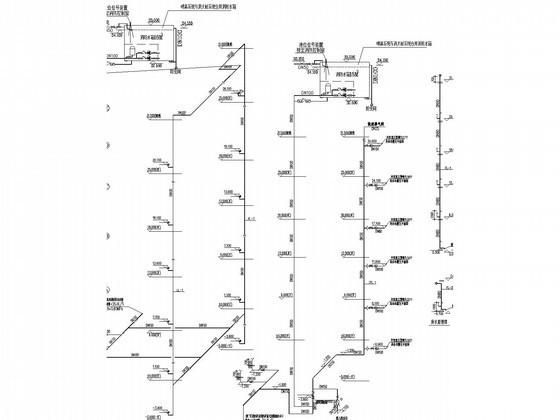

消防系统图

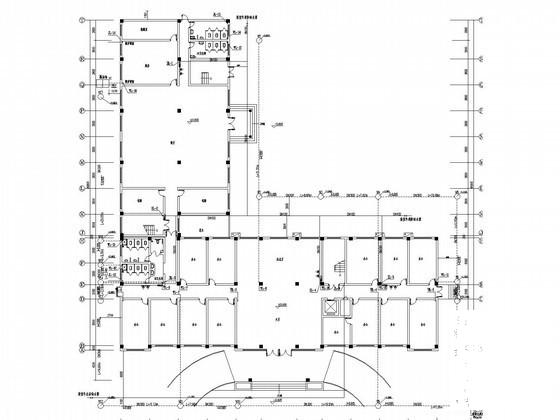

综合楼给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
