一份高层住宅楼给排水及消防CAD施工图纸

ghjkkkff · 发表于 2020-2-16 15:21:43

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：18层
建筑地下层数：1层
图纸设计深度：施工图
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水设备：水池
供水方式：市政供水,分区供水
供水分区：三区
排水体制：污废合流,雨污分流
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
大样节点：水箱,水泵,卫生间,集水坑
项目所在地：安徽

附件详情

一、项目概要及设计范围
1、该资料范围包括红线以内的给排水、消防等管道系统及小型给排水构筑物。
2、室外总闸阀井至厂区给水管和该项目最后一个污(雨)水检查井至市政污(雨)水检查井之间的管道另行委托设计。
该项目设有生活给水系统、污水系统、雨水系统、消防系统。

二、系统设计

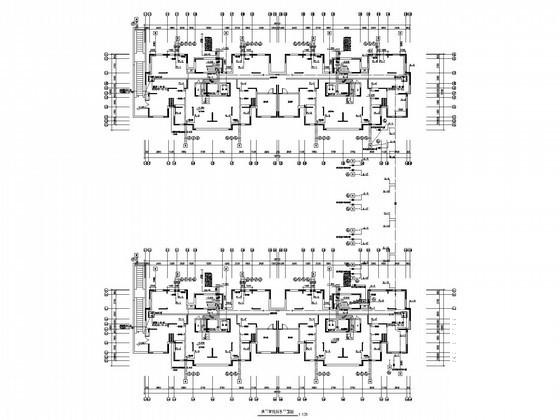

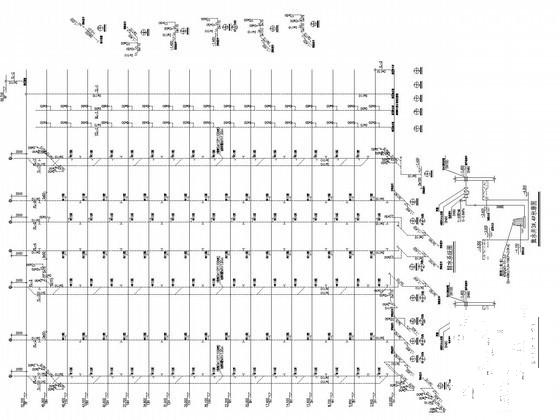

1.给水系统
1)、一~五层采用市政给水管直供,市政水压按0.25MPa考虑。
2)、六层及六~十一层为中区，给水入口需求压力为0.45MPa,十二至十八层为高区,给水入口需求压力为0.65MPa。
3)、增压给水设备等地下室泵房内统一考虑。

2.污、废水系统
1)、该项目生活污、废水采用合流制。生活污水必须经过化粪池处理后排入室外污水管。

3、生活雨水系统

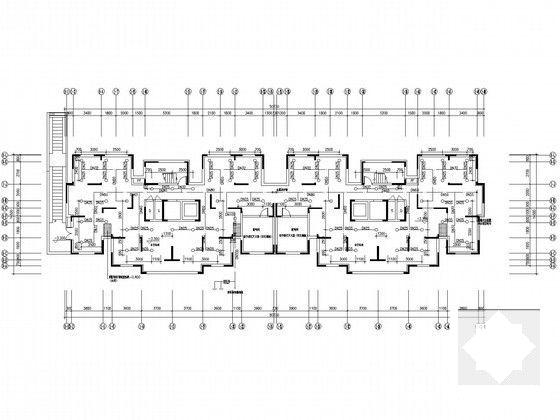

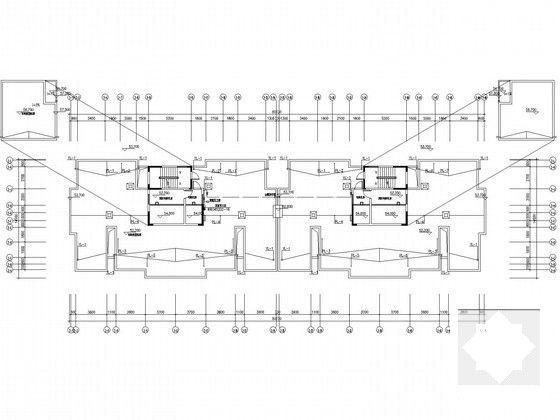

1)、屋面雨水采用87型雨水斗，外排水重力流系统，排至室外散水坡。

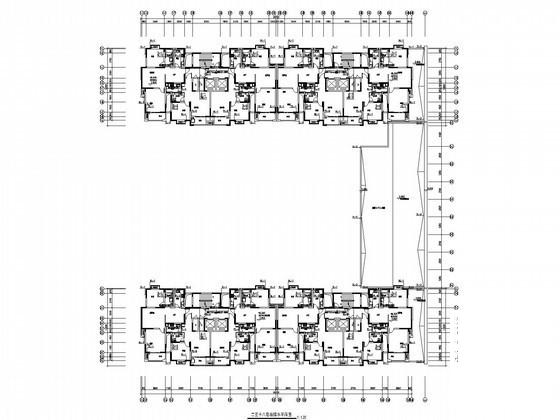

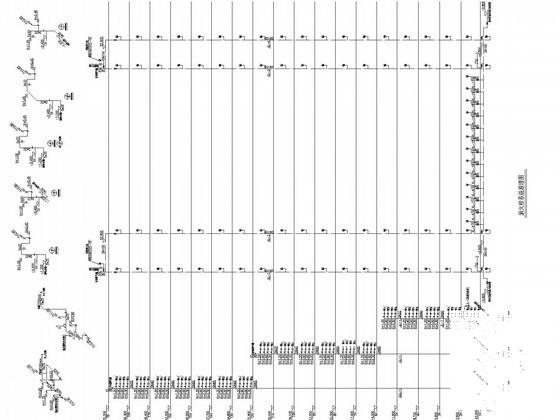

4.消火栓给水系统
1）室内消火栓用水量为20L/s，延续时间为2小时。
2）室外消火栓给水系统水源为市政给水干管，设计用水量为15L/S。
3) 消防水池，泵房等在本区地下室内统一考虑,消火栓增压水泵二台，一用一备，设备参数详见泵房施工图纸。

5、自动灭火给水系统
1)、该项目自行车库按照中危I级设计喷淋系统,灭火用水量为30L/s。
2)、地下室自行车库，设置一组水流指示器，信号阀。
