一份高层商住楼给排水及消防设计CAD施工图纸（太阳能系统）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 排水设计：污水系统,消防排水

附件详情

• 给排水设计说明
• 给排水平面图
• 防火分区示意图
• 消火栓系统图
• 阳台壁挂太阳能热水系统安装示意图
• 阳台壁挂太阳能热水系统原理图
• 单元给排水大样平面图
• 单元给排水系统图

附件详情

一、项目概要：
1、 该项目为山西东祥房地产开发有限公司介休分公司开发的北坛花园住宅楼工程，总用地4885.89平方米，项目位于介休市义棠镇东堡村，北坛西路北，沙木小区南。
2、 本项目为北坛花园住宅楼，总建筑面积为17348.67m，其中地下部分为1750.06m，地上商业部分为3096.4m ，地上住宅部分为12502.21m，建筑基底面积为1705.89m。
3、该项目地上16层，地下1层。地下一层为地下室为储藏间，储藏戊类不燃物品，层高为3.3m。地上一层为住宅楼的入口门厅和商业服务网点，二层为商业服务网点，层高为3.6m，地上三到十六层为住宅，层高为2.9m,建筑总高度为48.25m，室内外平均高差为0.45m。
4、此地区为Ⅰ级非自重湿陷性场地。
二、设计范围：
1、 该资料包括室内 消防系统 、给排水管道系统、卫生设备的安装工程。
2．该资料供水管道做到出外墙2米处,污废水管道做到出外墙第一个检查井处。
三、系统：
该项目设有生活给水系统、生活污、废水系统、雨水系统。室内消火栓给水系统、灭火器配置等。
，共17张。

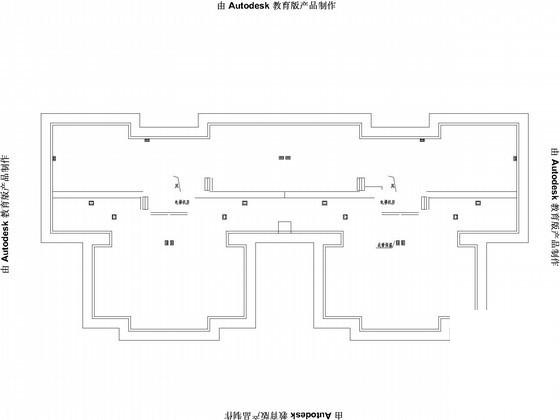

屋顶给排水平面图

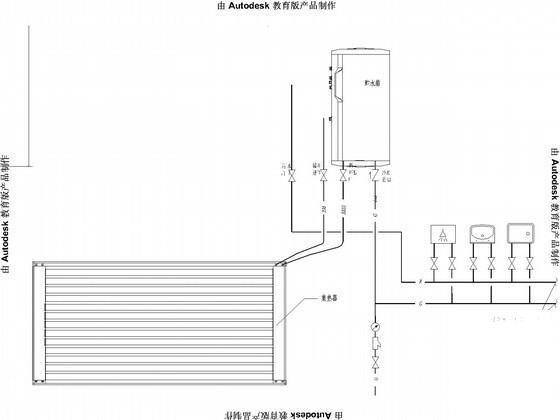

太阳能热水系统原理图

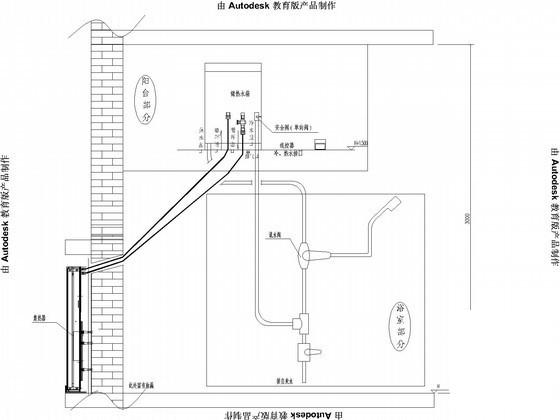

太阳能热水系统安装示意图

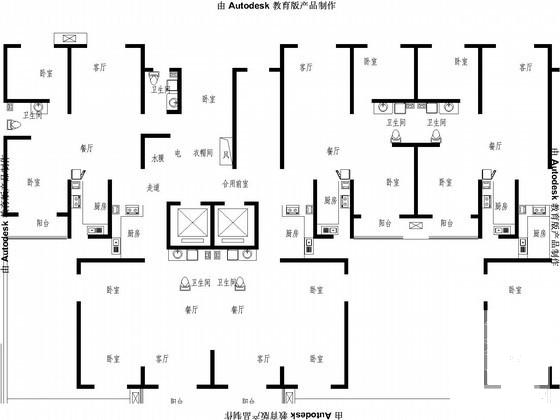

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 15:20:59上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
