一份高层公寓楼给排水及消防设计CAD施工图纸（自动喷淋）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 设计年代：近代
• 大样节点：卫生间
• 项目所在地：河南

附件详情

• 给水排水、消防设计总说明
• 图例及主要设备及材料
• 给排水，消火栓平面图
• 自动喷淋平面图
• 卫生间平面，给排水系统支管接法大样图
• 给排水系统展开图
• 消火栓系统展开图
• 消火栓系统展开图
• 自动喷淋系统展开图
• 排水系统展开图

附件详情

一、项目概要：
该项目地处郑州市北三环及电厂路交汇处，为一类高层民用建筑，地下室为储藏间，一层为商铺，二层及以上为公寓。
二、设计范围：
该资料图内容为公寓给排水系统
三、系统：
生活给水系统、生活污水系统、消火栓给水系统、自动喷淋灭火系统、灭火器装置。
，共20张。

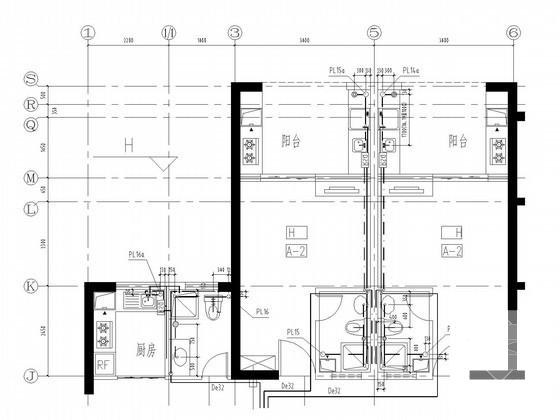

卫生间平面图

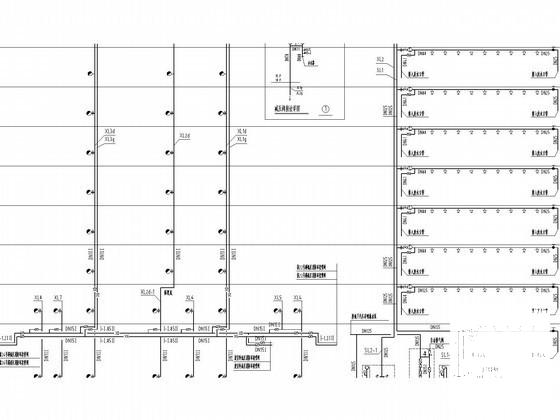

消防系统 展开图

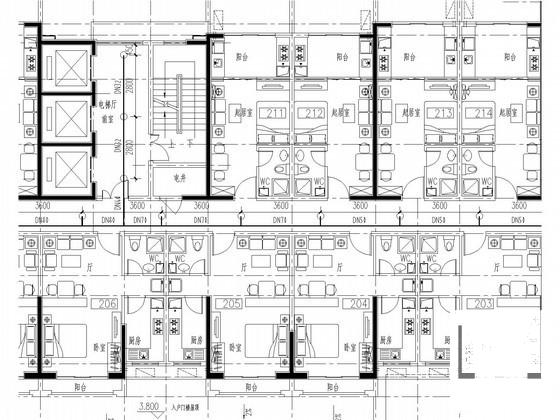

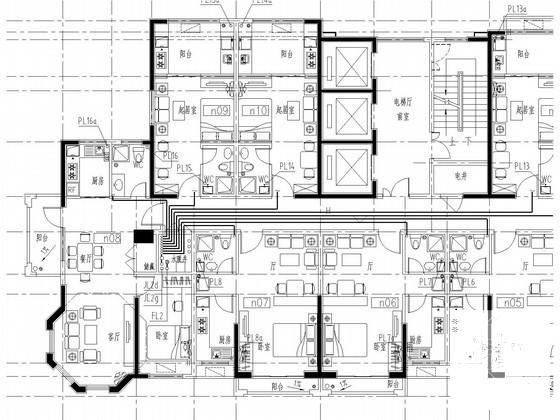

自动喷淋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
