13层宾馆消防自动喷淋CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆酒店
• 建筑地上层数：13层
• 建筑地下层数：1层
• 出图日期：2010
• 设计阶段：施工图设计
• 供水分区：三区
• 污废水排水体制：合流
• 设计内容：自动喷水

附件详情

注：1、本建筑自动喷淋系统共分为三区：二层及以下为低区；三~八层为中区；九层及以上为高区。2、自动喷淋系统共设三套ZSS150湿式报警阀阀组. 各层配水管入口压力不大于0.40MPa.3、具体的管道走向、标高等应参照平面图进行施工。

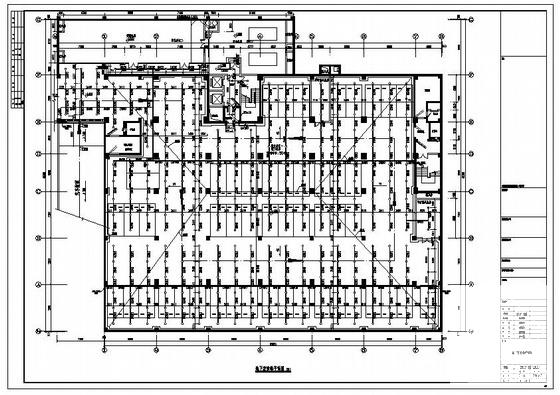

第 1 张图

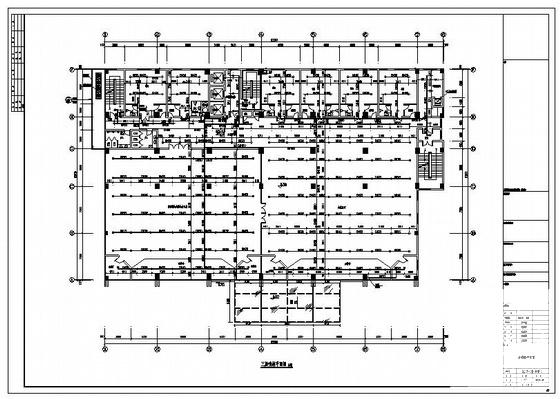

第 2 张图

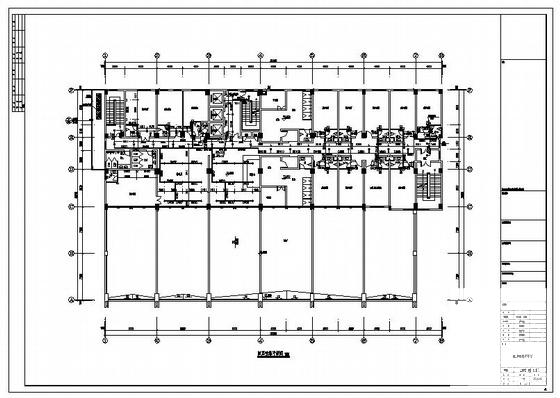

第 3 张图

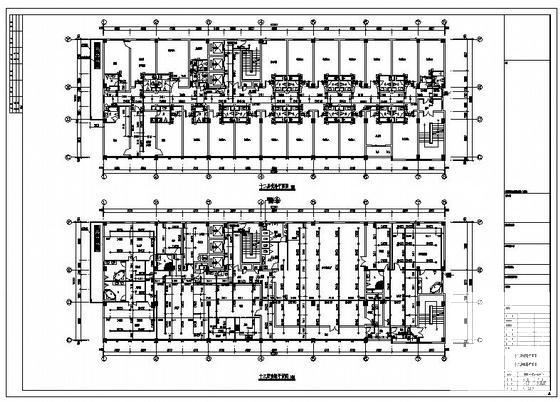

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
