一份办公楼改造工程给排水消防CAD施工图纸(自动喷淋系统图)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统
• 消防设计：喷淋系统
• 项目所在地：湖南

附件详情

• 给排水设计施工说明
• 自动喷淋及给排水平面图
• 给排水平面图
• 自动喷淋系统图
• 污水系统原理图
• 给水系统原理图

附件详情

该项目属于总建筑面积超3000m的办公楼，因暖通专业新增加有送回风管的集中空气调节系统，按《 建筑设计防火 规范》（GB50016-近代）第8.5.1.5条，应设立自动喷淋系统，该资料范围为改造内的给水、排水及自动喷淋等管道系统。因原图设计按规范已设有消火栓、灭火器、雨水、冷凝水系统，以上四个系统不在本次改造范围内。
，共13张。

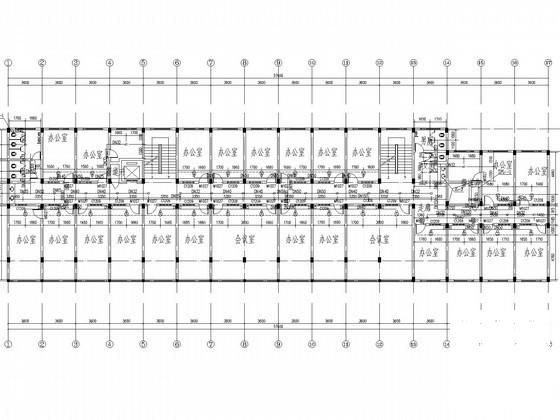

喷淋平面图

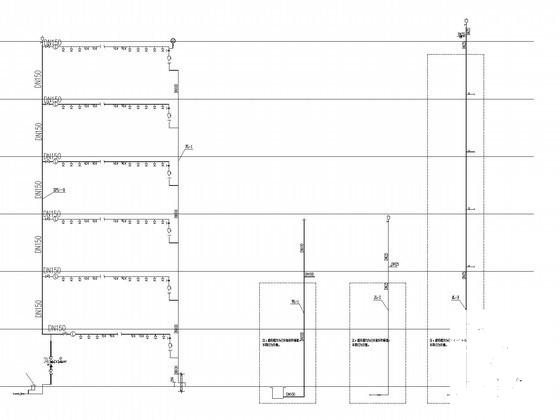

系统图

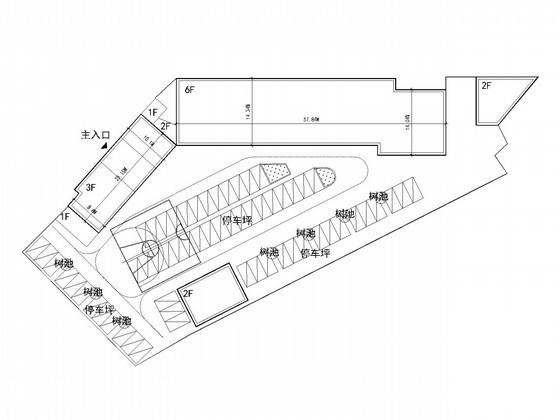

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
