该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：住宅,商业
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：40张
-
设计年代：近代
-
地下室用途：车库
-
生活供水设计：生活给水系统
-
消防设计：室内消火栓系统,喷淋系统
-
供水设备：水泵站
-
供水方式：市政供水
-
排水体制：雨污分流
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：25
-
消火栓用水量室内(L/S)：20
-
大样节点：泵房
-
项目所在地：贵州
附件详情
-
说明及材料表
-
平面图
-
群房屋顶平面图
-
泵房平面及剖面图
-
消火栓及自动喷淋系统图
-
给水系统图
附件详情
资料介绍：该项目位于某农贸产品交易市场给排水设计工程。该项目地下一层车库，地上二层商场，五层住宅，属一类民用建筑。该项目水源取自市政给水管，市政供水压力P=0.80Mpa。用水量：住宅最高日生活用水量 Qd=192m /d，最大时用水量为 Qh=20m /h。商场部分最高日生活用水量 Qd=115m /d，最大时用水量为 Qh=14m /h。
设计内容:室内外给水、污水、雨水设计、自动喷水灭火系统设计、气体灭火系统设计、灭火器配置设计、消防管材设计、阀门设计、防腐处理及管道敷设计等。
，图纸共40张。

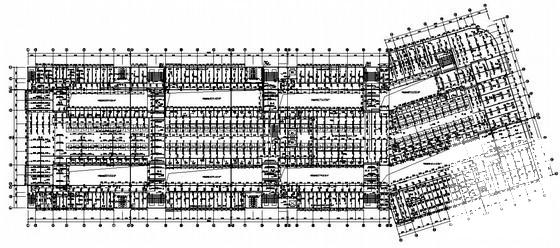

第 1 张图

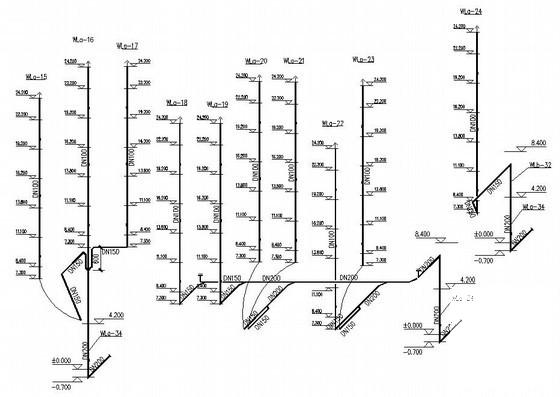

第 2 张图

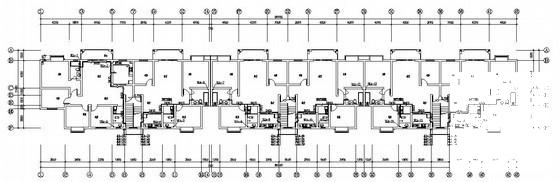

第 3 张图

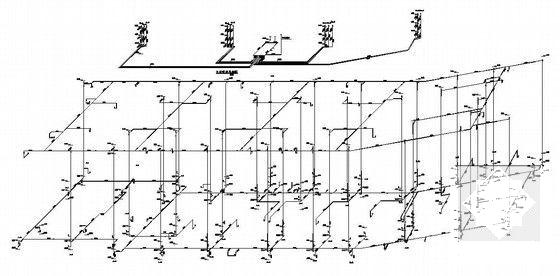

第 4 张图

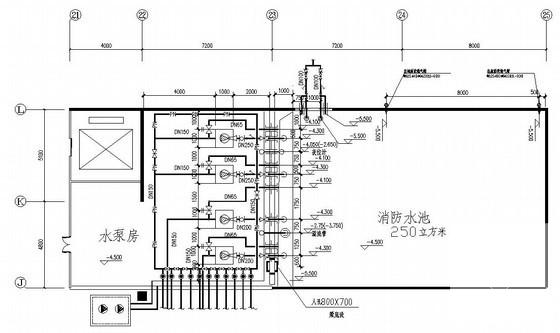

第 5 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
