一份15层民政局综合中心给排水CAD施工图纸（自动喷淋系统）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：17850.2平方米
• 建筑地上层数：15层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水,变频供水
• 供水分区：两区
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间
• 项目所在地：浙江

附件详情

• 给排水设计说明 图例

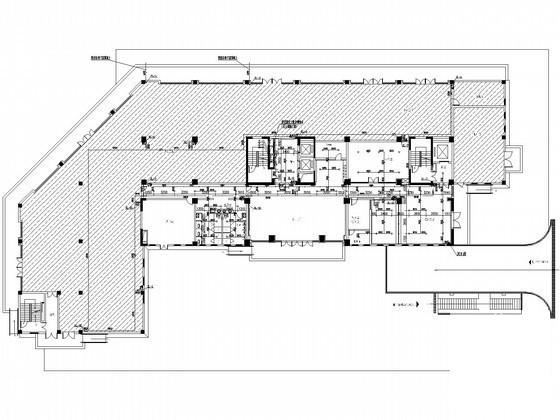

• 给排水 平面布置图
• 消火栓系统原理图
• 自喷系统原理图
• 给排水系统图
• 卫生间详图

附件详情

该项目总建筑面积17850.2平方米，高度56.4米，设计范围为室内给水、污水系统，消火栓给水系统，自动喷水灭火系统。
，共21张。

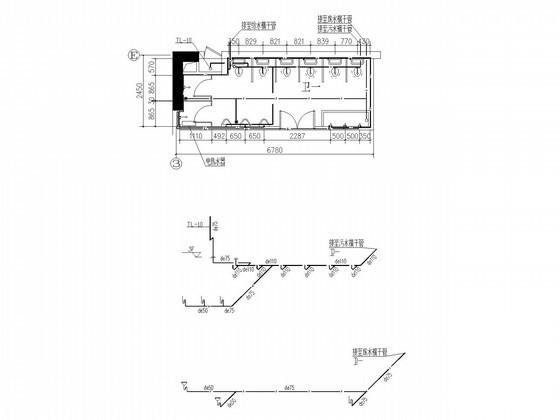

卫生间详图

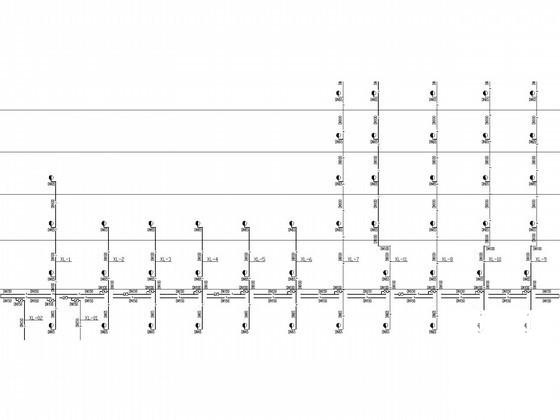

消火栓给水系统图

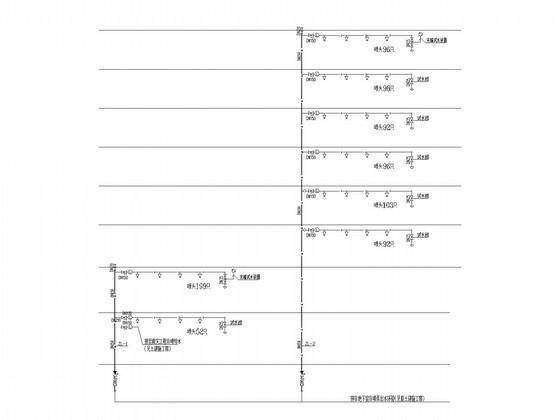

自喷系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
