高层民政局综合中心给排水施工CAD图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：17850.2平方米
- 建筑地上层数：15层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水,变频供水
- 供水分区：两区
- 排水体制：污废分流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：卫生间
- 项目所在地：浙江
附件详情
- 给排水设计说明 图例

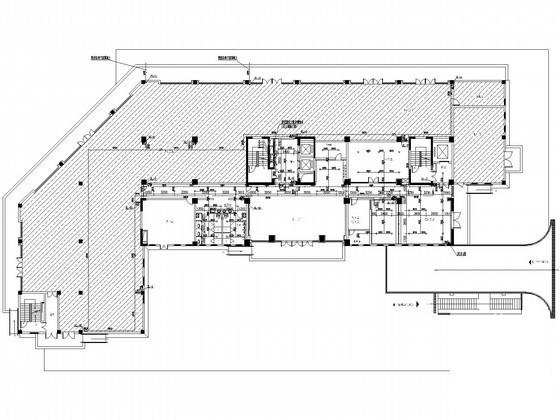

- 给排水 平面布置图
- 消火栓系统原理图
- 自喷系统原理图
- 给排水系统图
- 卫生间详图
附件详情
该项目总建筑面积17850.2平方米，高度56.4米，设计范围为室内给水、污水系统，消火栓给水系统，自动喷水灭火系统。
，共21张。

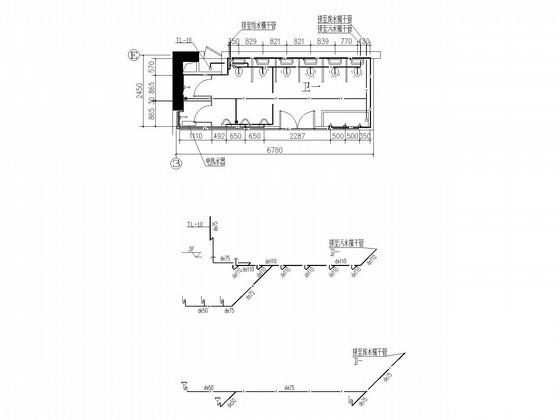

卫生间详图

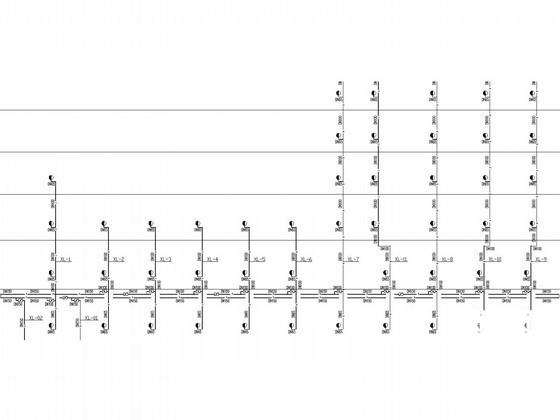

消火栓给水系统图

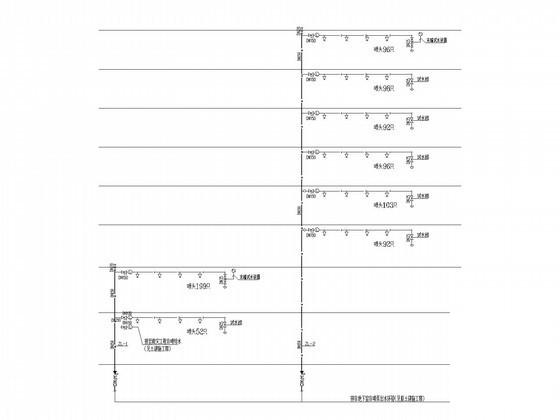

自喷系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
高层给排水图纸 - 1 -
高层给排水图纸 - 2 -
高层给排水图纸 - 3 -
高层给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
