一份5层公交综合枢纽中心工程给排水CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：交通建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：方案(初设图),施工图
• 参考图纸：42张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：虹吸雨水（满管）
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 特殊系统：太阳能热水系统,虹吸雨水
• 大样节点：卫生间
• 热水供应方式：集中热水供应
• 项目所在地：江苏

附件详情

• 设计施工说明
• 一层平面图
• 二层平面图
• 屋顶层平面图
• 卫生间大样图
• 消防给水原理图
• 给排水系统图
• 屋顶平面图
• 集热系统原理图
• 厕所、浴室大样图
• 给排水系统图
• 水箱大样图
• 一至五层给排水平面图
• 一至五层喷淋 平面布置图
• ……

附件详情

项目概要：该项目位于江苏，该项目是公交综合枢纽中心工程，共包括有：公交调度用房、
安检车间、环检车间、综检车间、食堂、浴室维修业务用房、综合车间等施工图纸，最高建
筑层数为地上五层，建筑高度为21.45m，耐火等级为二级。建筑物抗震设防烈度为7度,抗震
设防类别为丙类。
设计范围为：生活给水排水 雨水系统 消火栓等管道系统
，共计42张图纸。

一层平面图

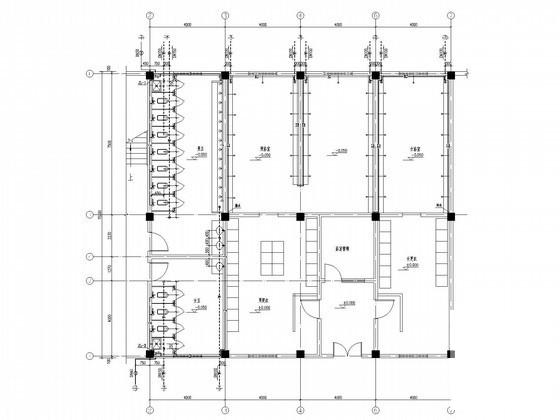

厕所、浴室大样图

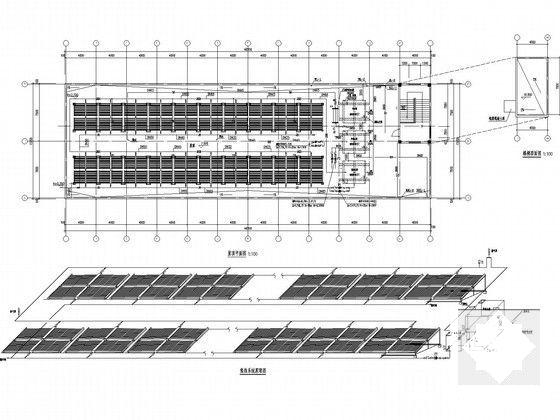

集热系统原理图

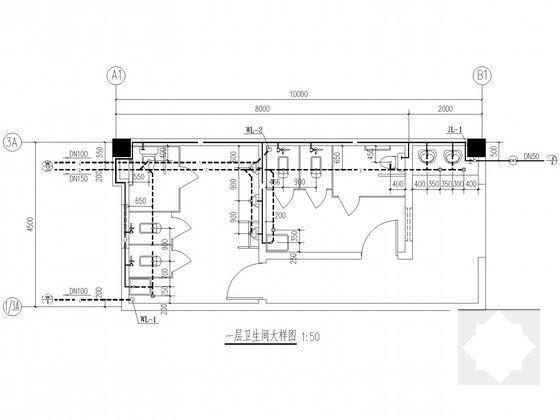

一层卫生间大样图

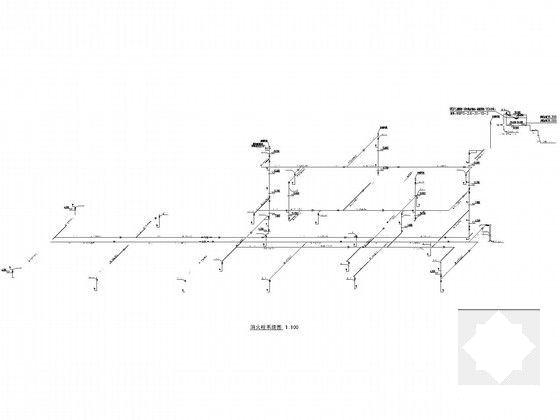

消火栓系统图

自动喷淋系统原理图

给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
