该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：医疗
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：23687平方米
-
图纸设计深度：施工图
-
参考图纸：19张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统
-
供水方式：分区供水
-
供水分区：四区
-
排水体制：污废分流,雨污分流
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：30
-
大样节点：泵房,卫生间
-
项目所在地：安徽
附件详情
-
给排水
平面布置图
-
生活、消防泵房系统原理图
-
卫生间详图
-
给水、废水系统原理图
-
给水、雨水系统原理图
-
消防系统
原理图
-
雨水系统原理图
-
自喷系统原理图
-
污水系统原理图
-
废水系统原理图
-
自动喷水平面布置图
附件详情
工程占地面积2215平方米，总建筑面积23687平方米。其中地下建筑面积2409平方米，地上建筑面积21278平方米。
设计范围包括：给水系统、排水系统、污水、雨水、废水系统，消火栓系统，自喷系统，建筑灭火器配置，生活泵站、消防泵站设计。
，共19张。

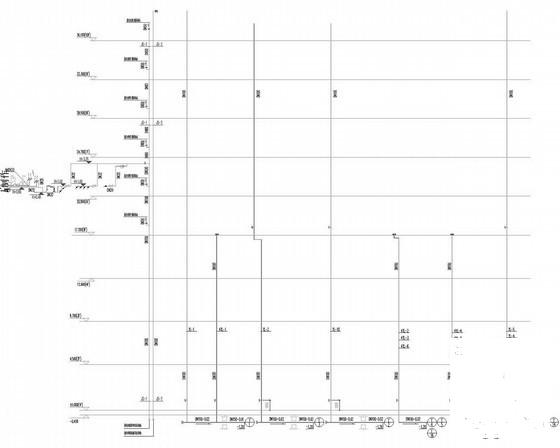

第 1 张图

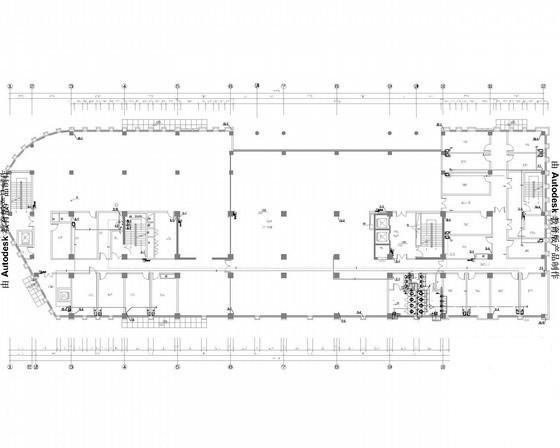

第 2 张图

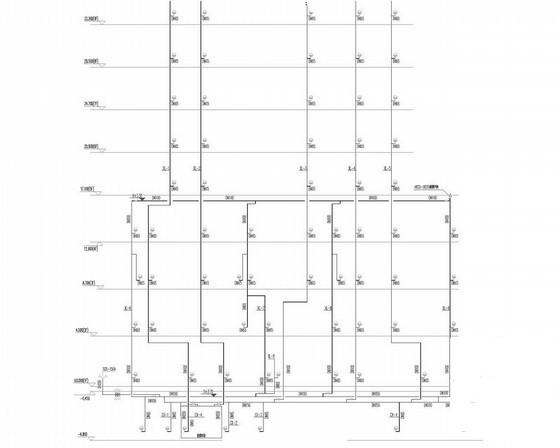

第 3 张图

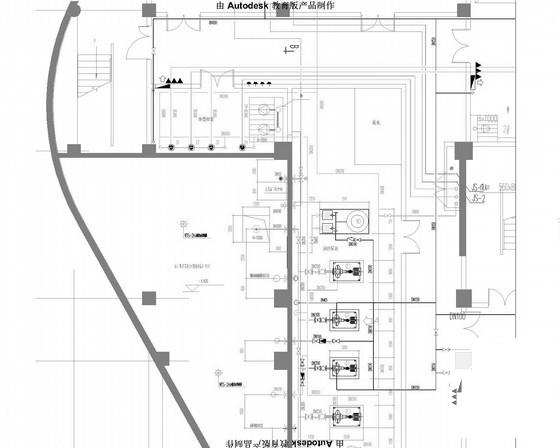

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-2-16 15:20:34上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
|
