一份高层综合楼给排水及消防CAD施工图纸(自动喷水灭火系统)

yy8899 · 发表于 2020-2-16 15:21:36

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑地上层数：12层
图纸设计深度：施工图
生活供水设计：生活给水系统
排水设计：雨水系统
消防设计：室外消火栓系统,室内消火栓系统,干式灭火系统,灭火器配置系统
供水设备：高位水箱,水池
供水方式：市政供水
项目所在地：广西

附件详情

一、项目概要

1、本建筑是广西某市综合楼，共十二层，一层为商场二层到十一层为办公楼，十二层为会议大厅，层高3.6米；总建筑面积约6100平方米。室内外高差为0.45m。
2、室内给水工程(包括室外部分)；室内排水工程(包括室外部分)；消火栓系统，雨水系统，自动喷淋系统的设计。

二、系统设计

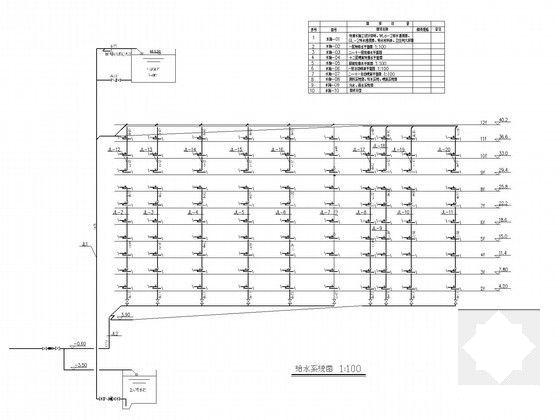

1.给水系统
a、生活用水标准及用水量：50L/人.日。生活用水量45立方米。
b、从市政给水管网引入一根DN100的给水管至水表井。市政给水管网最高水压为0.45MPa，常年供水水压为0.40MPa。
c、给水系统采用水池、水泵、水箱的联合给水方式。
d、消防水箱供水由生活水泵抽水供给。

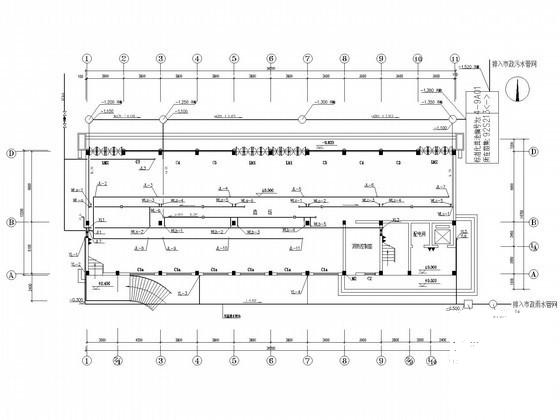

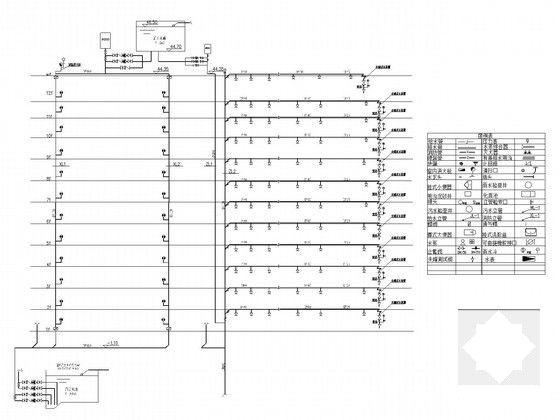

2、排水系统
a 、排水量：污水量：按生活用水量90%计，该项目最高日排水量约为41m3/d
b、排水管设环形通气管：注：环形通气管应在横支管上最始端的两个卫生器具之间接出，并应在排水支管中心线以上与排水支管呈垂直或以45度连接，然后将环行通气管逐层与主通气立管或副通气立管连接，凡有环行通气管的场合都有通气立管。

3、雨水系统
a、该项目设独立的雨水系统，雨水有组织排至建筑附近雨水沟，经明沟沉砂井，雨栓进后排入市政雨水系统。
b、屋面雨水与阳台雨水各成系统分别排至雨水沟。

4、消火栓系统
a、设水泵和水箱的消火栓给水方式
b、消防用水量：室外消火栓20L/S，室内消火栓10L/S，火灾延续时间：2.00h，自动喷水灭火系统：30L/S，火灾延续时间1.00h
c、室内消防用水量：10L/秒，同时使用水枪数量：2支。
d、室内消火系统为独立的系统，在室内布置成环状管网，室内消火栓采用消防软管卷盘组合型。

5、室内灭火器的配置
1、底层消防控制室，配电间设两具MFZL-4F干粉灭火器；二~十一层楼梯设MFZ-4磷酸胺盐干粉灭火器两具；十二层音响室，空调处理室各设两具干粉磷酸铵盐灭火器。

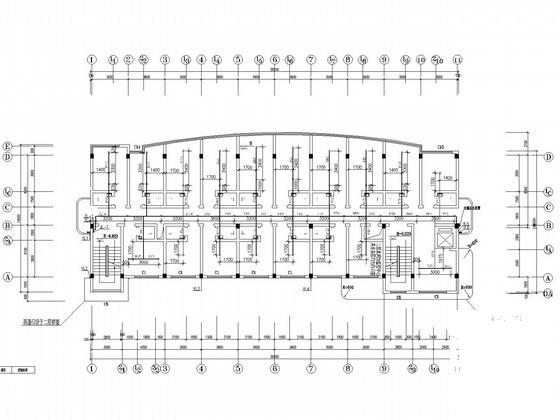

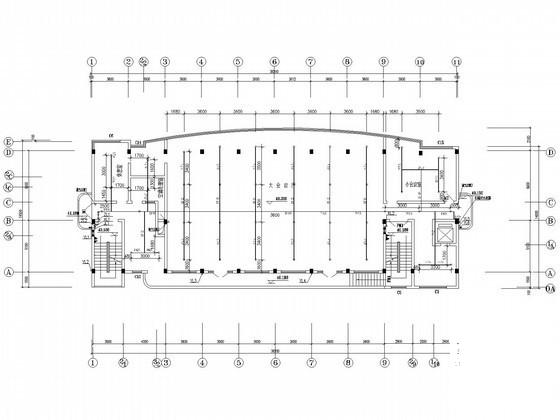

2、灭火器的配置的位置详见各层平面图。
