一份12层办公综合楼给排水消防CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：12层
• 图纸设计深度：施工图
• 参考图纸：14张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房,卫生间

附件详情

• 给排水施工说明
• 给排水及消火栓平面图
• 自喷平面图
• 卫生间给排水大样图
• 泵房平面大样图
• 给排水系统图
• 消火栓自喷系统图

附件详情

该项目为12层办公楼。
共14张。

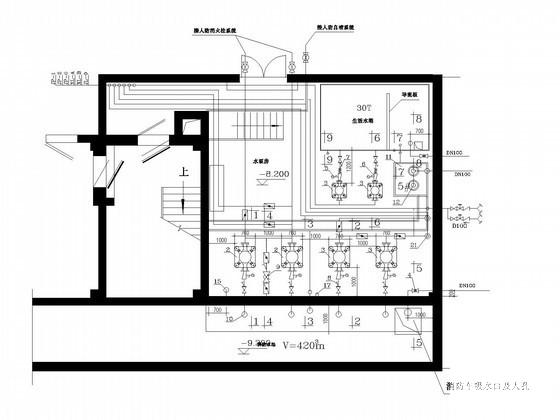

泵房大样图

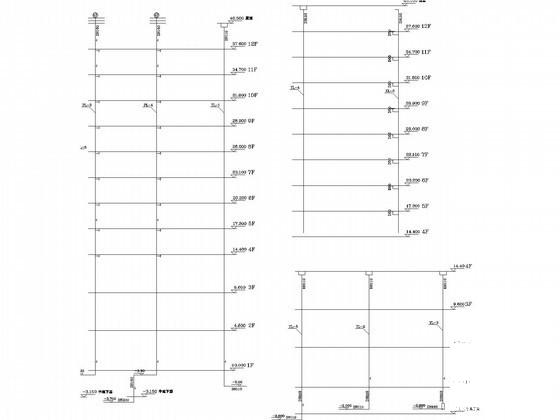

排水系统图

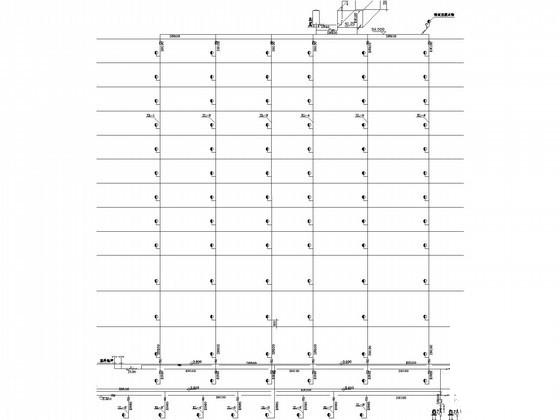

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
