一份4万平29层高层综合楼给排水消防CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：43964.69平方米
• 建筑地上层数：29层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统, 室内消火栓系统
• 供水分区：两区
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房
• 项目所在地：广西

附件详情

• 建筑给水排水设计说明
• 给排水平面图
• 给排水系统原理图
• 消防平面图
• 消防系统 原理图
• 消防水泵房大样图

附件详情

该项目地下一层，地上二十九层，为一类高层建筑，建筑面积43964.69平方米，地下2604.45平方米，总46569.14平方米。
，共29张。

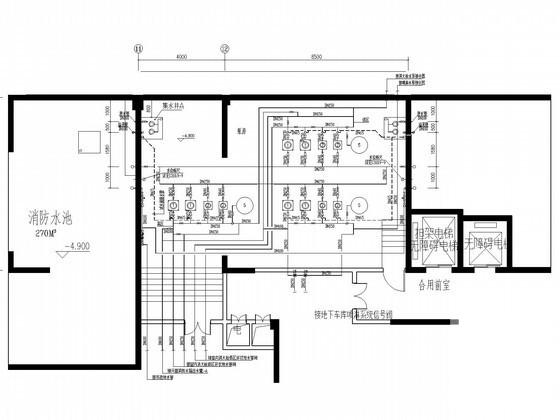

泵房大样图

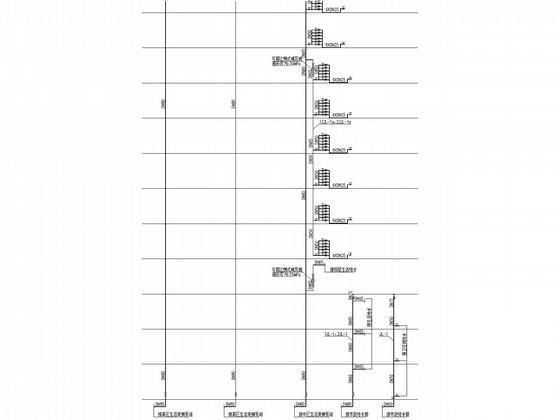

给水系统图

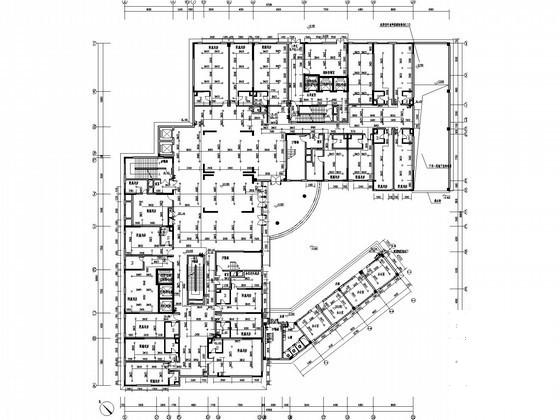

消防平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
