一份高层住宅楼给排水消防CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水分区：两区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 项目所在地：河北

附件详情

• 给排水设计及施工说明
• 给排水平面图
• 消防平面图
• 消火栓系统图
• 给排水系统图
• 水暖管井大样图

附件详情

本次的设计范围为建筑单体室内生活给排水系统和消防给水系统，主要包括：生活给排水系统、户内热水系统、消火栓系统、自动喷淋系统及灭火器配置。室外给排水设计由甲方另行委托设计，但应满足本次建筑单体设计的系统要求。
，共21张。

给水系统图

消防平面图

消火栓系统图

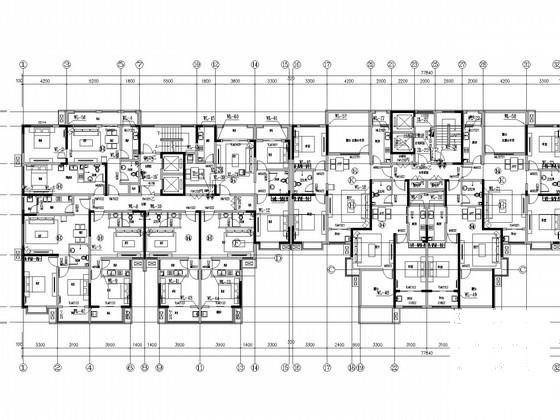

第 1 张图

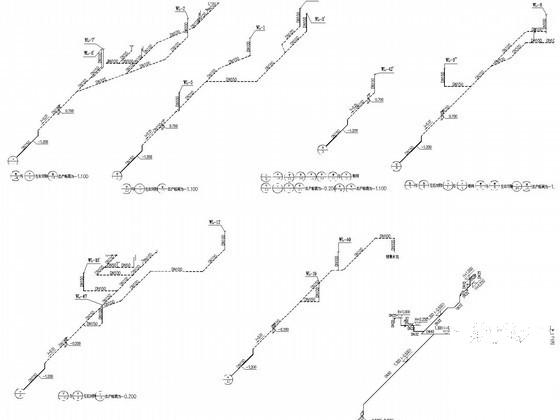

第 2 张图

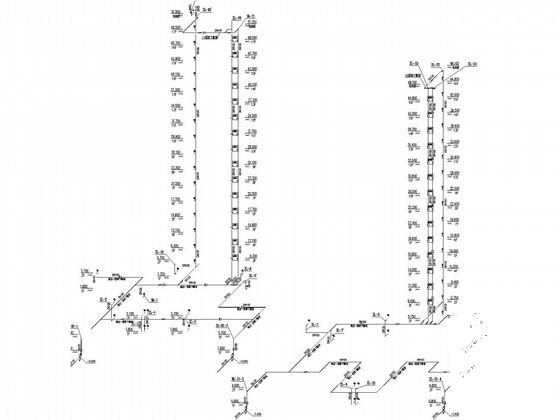

第 3 张图

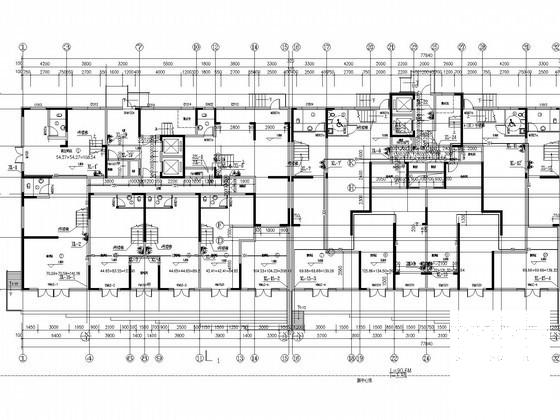

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
