一份超高层住宅楼给排水CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：超高层建筑
• 建筑地上层数：32层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：50张
• 设计年代：近代
• 地下室用途：人防,车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：四区以上
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：厨房,卫生间
• 项目所在地：江苏

附件详情

• 1F平面图
• 2F平面图
• 3F平面图
• 32F平面图
• 屋顶层平面图
• 厨卫间大样图
• 给排水系统图
• 物管卫生间大样图
• 商铺给排水原理图
• 山沟消火栓系统原理图
• 消火栓系统原理图
• 喷淋系统原理图
• 排水系统原理图
• 雨水系统原理图
• 空调排水系统原理图

附件详情

项目概要：该项目为32层的住宅，1~32层为住宅，地下一层为自行车库，地下二层为人防，地下室图纸另出。
设计范围：室内给排水管道设计,室内消火栓管道设计,喷淋系统，雨水系统设计。本栋建筑一~五层生活给水由市政给水管网供水，六~三十二层由小区集中生活泵房变频分区供水。本栋建筑给水分区为5区，1~5层为一区，6~11层为二区，12~18层为三区，19-25层为四区，26-32层为五区。室内消火栓用水量为20L/s，室外消火栓用水量为15L/s。室内采用污废合流，室外也采用污废合流。雨水系统为重力流外排水系统，室外雨水管直接排至市政雨水管。
，共50张图。

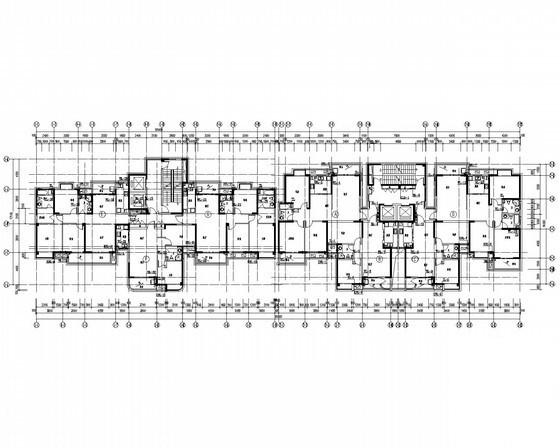

1F平面图

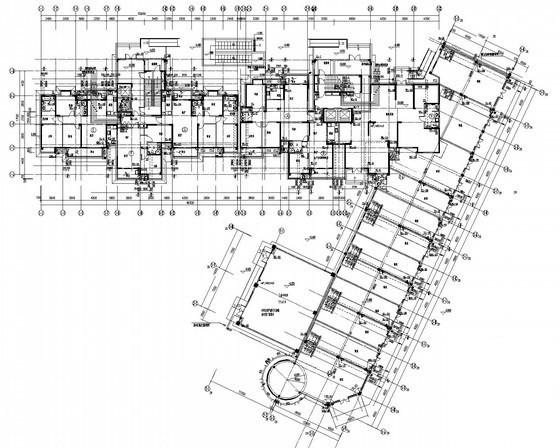

32F平面图

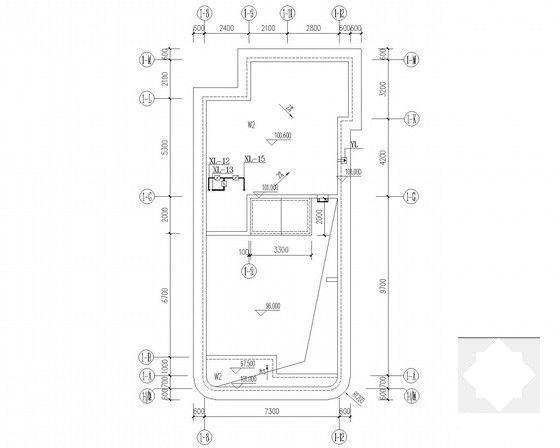

机房屋顶层平面图

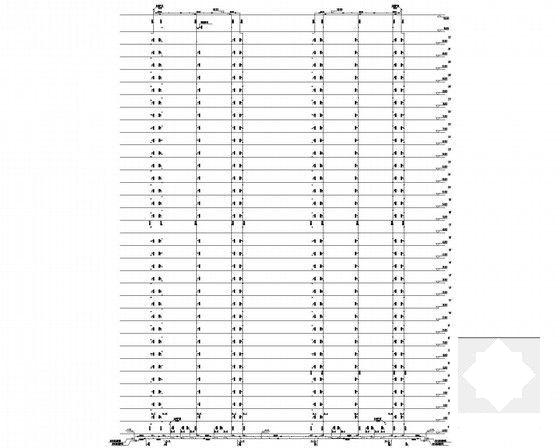

喷淋系统原理图

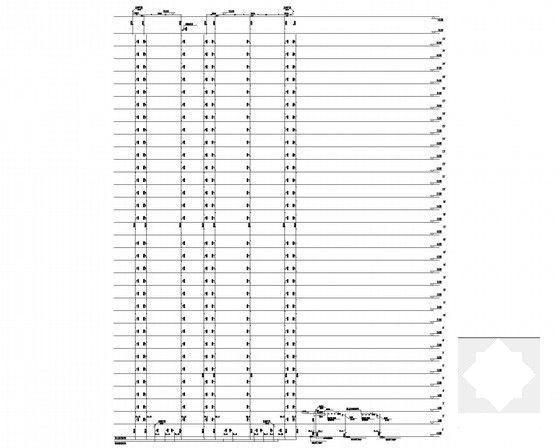

消火栓系统原理图

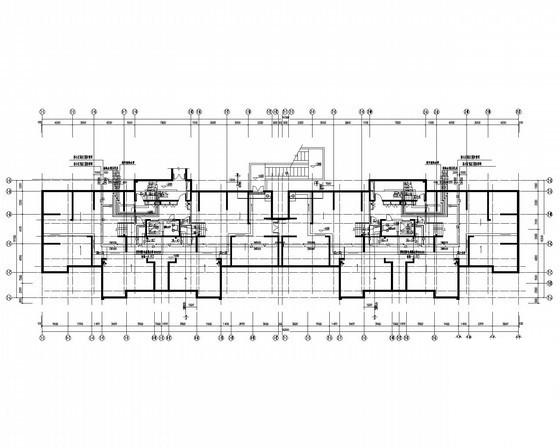

厨卫间大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
