一份33层住宅楼给排水CAD施工图纸

rtjhjknn · 发表于 2020-3-2 21:30:29

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：24663.66平方米
建筑地上层数：33层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：12张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室外消火栓系统, 室内消火栓系统, 灭火器配置系统
供水方式：市政供水, 分区供水
供水分区：三区
排水体制：污废合流, 雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
大样节点：水箱
项目所在地：山西

附件详情

设备层给水.排水.消防给水平面图
一层给水.排水.消防给水平面图
二-三十三层给水.排水.消防给水平面图
机房层给水.排水.消防给水平面图
水箱间平面图
消防水箱系统图
一层一单元给水轴测图
二-三十三层一单元给水轴测图
单元管井大样图及轴侧图
一层一单元给水、消防给水大样图
一层一单元排水大样图
排水系统原理图
给水系统原理图
消火栓系统原理图
二-三十三层一单元给水、消防给水大样图
二-三十三层一单元排水大样图

附件详情

该资料为山西某高层住宅楼给排水施工图纸。
项目概要：该项目地下二层,地上三十三层,属一类高层住宅。地上一~三十三层为住宅，层高一层为4.45m，二~十三层为2.95m。建筑面积为24663.66m，建筑总高度为99.15m。
设计内容：生活给水系统、热水系统、排水系统、消火栓给水系统、建筑灭火器的配置。
，共12张图。

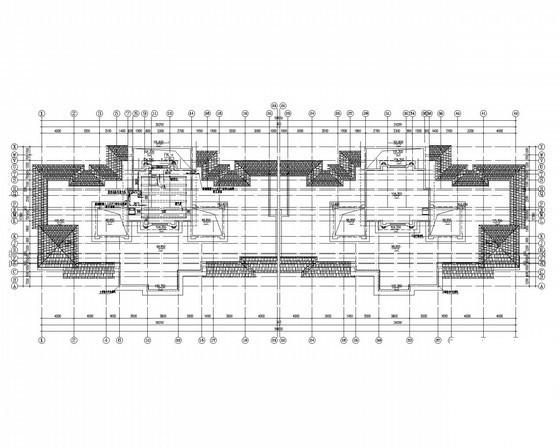

水箱间平面图

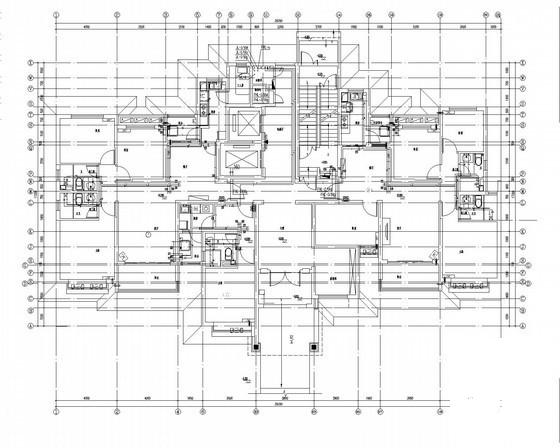

一层一单元给水、消防给水大样图

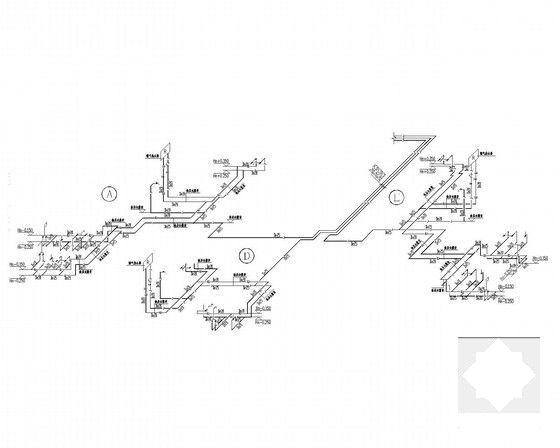

一层一单元给水轴测图

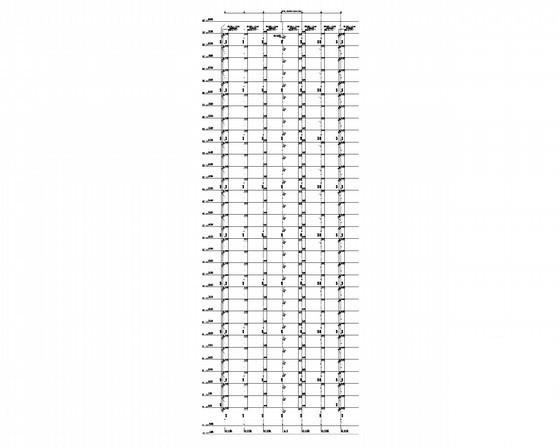

排水系统原理图
