一份34层住宅楼给排水CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑地上层数：34层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：42张
• 设计年代：近代
• 地下室用途：人防,车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：集水坑
• 热水供应方式：局部热水供应
• 项目所在地：河北

附件详情

• 给水排水设计说明
• 地下二层~～三十三层给排水平面图
• 设备层给排水平面图
• 电梯机房层给排水平面图
• 给水系统图
• 排水系统图
• 消防系统 图
• 冷凝水系统图
• 人防给排水设计说明
• 三单元一层喷淋平面图
• 三单元二层喷淋平面图

附件详情

本稿件为[河北]高层住宅楼给排水全套施工图纸，建筑面积为34555.44平方米，建筑高度为98.90m，室内外高差为0.30米。设计范围：建筑室内给水系统、排水系统、雨水系统、消火栓系统、自动喷水灭火系统、空调凝结水系统及建筑灭火器的配置等的设计。
，共42张图纸。

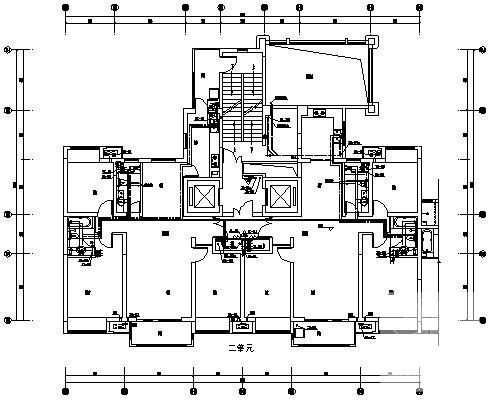

二单元二层给排水平面图

三单元十层给排水平面图

消防系统图

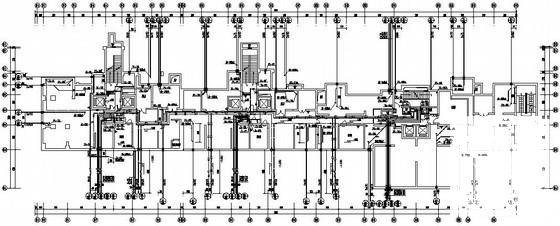

第 1 张图

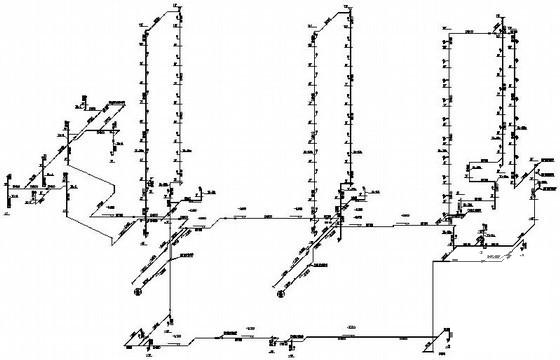

第 2 张图

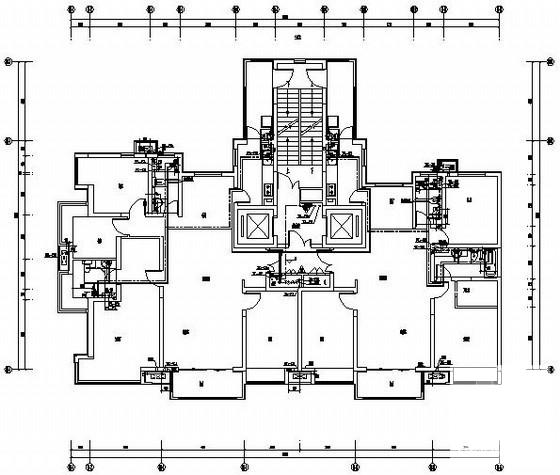

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
