一份6层住宅楼给排水CAD施工图纸（雨水收集）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：6823.46平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：28张
• 设计年代：近代
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统, 雨水系统
• 排水体制：污废合流
• 特殊系统：雨水回收
• 大样节点：厨房, 卫生间
• 项目所在地：海南

附件详情

• 设计施工说明
• 水施资料目录
• 给水管道系统轴测图
• 型厨房、卫生间给水管道轴测图
• 太阳能给水管道轴测图
• 热水管道系统轴测图
• 污水管道系统轴测图
• 废水和雨水管道系统轴测图
• 潜水排污泵坑平面放大图、轴测图、剖面图

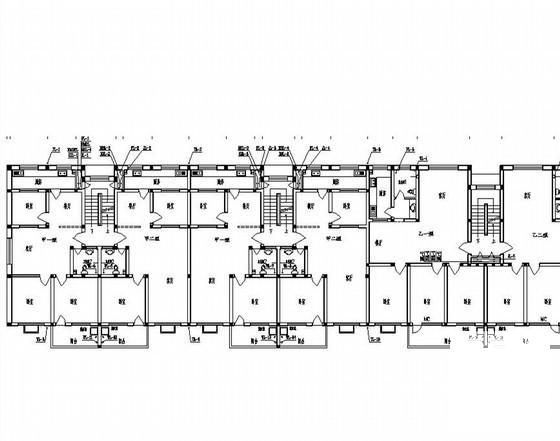

• 给水排水平面图
• 机房平面放大图、剖面图
• 机房设备及管道轴测图

附件详情

该项目为一栋住宅楼,地上6层,地下一层，建筑面积为6823.46m2，建筑高度为20.670m .
该资料范围包括 用地红线 以内的室外给水排水、小型给水排水构筑物。
，共28张

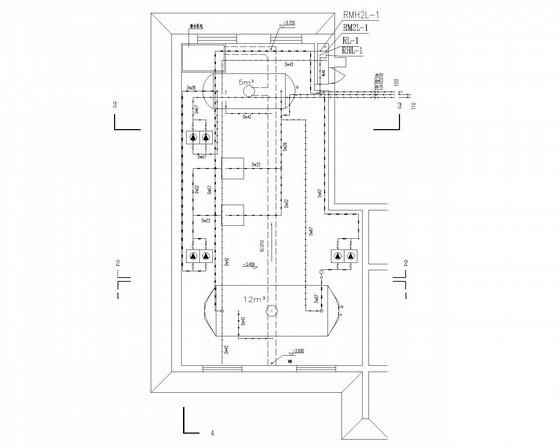

机房平面放大图

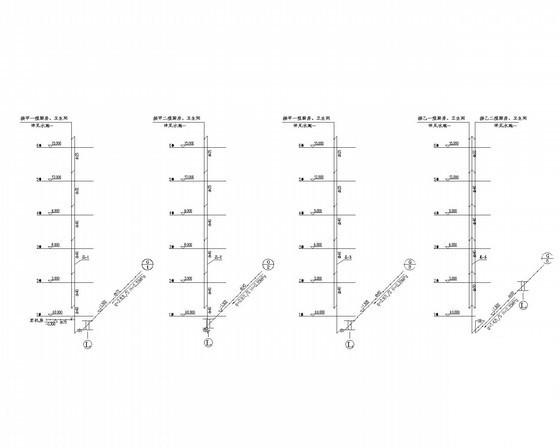

给水管道系统轴测图

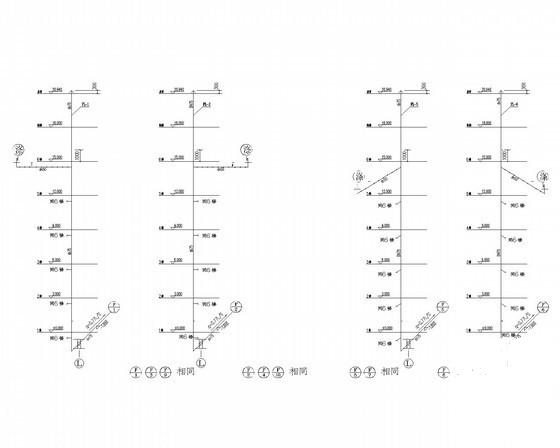

废水和雨水管道系统轴测图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
