一份5层企业自用办公楼给排水消防CAD施工图纸（雨水回收利用雨水净化）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：13222平方米
• 建筑地上层数：5层
• 参考图纸：26张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：两区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：25
• 特殊系统：雨水回收,雨水利用
• 大样节点：水箱,泵房
• 项目所在地：上海

附件详情

• 给排水设计与施工说明
• 给排水总平面图
• 给排水及消火栓平面图
• 喷淋平面图
• 给水系统图
• 集水井详图
• 排水系统图
• 雨水收集系统图
• 雨水回收系统图
• 消火栓系统图
• 喷淋系统展示图
• 泵房平面图
• 水箱给水系统图
• 雨水净化机房平面及工艺

附件详情

由地下室相连的三栋2至5层的建筑组成，包括办公、会议、健身、食堂等功能。占地面积13222平方米左右，总建筑面积21814平方米，建筑基底面积为3294 m2。建筑耐火等级为一级，该项目为附建式地下车库，根据上海市民防办的要求战时按甲类防空地下室设计，防护等级为核6级常6级，二个二等人员掩蔽体,民防总建筑面积为3585.51平方米。
，共26张。

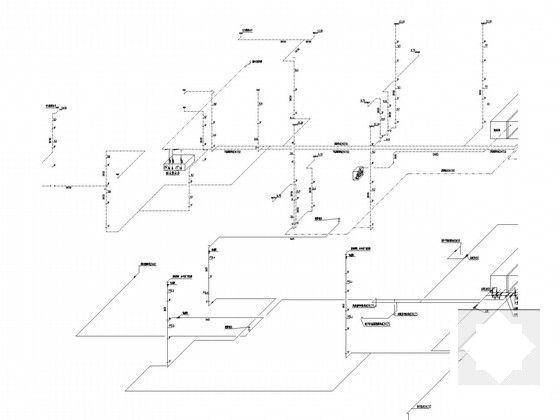

排水系统图

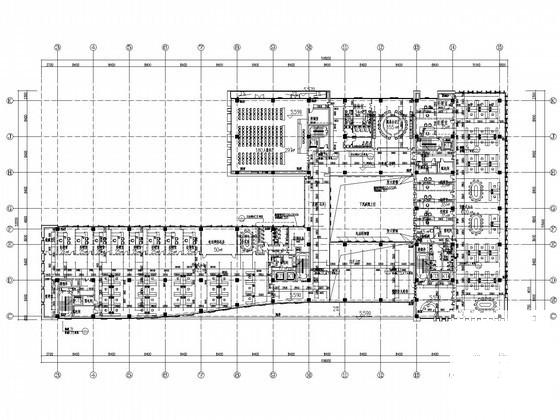

喷淋平面图

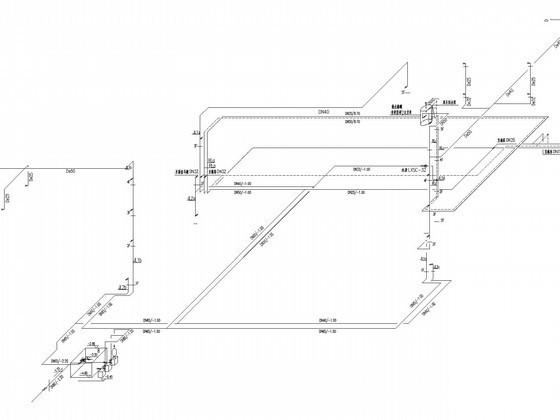

雨水回收利用系统

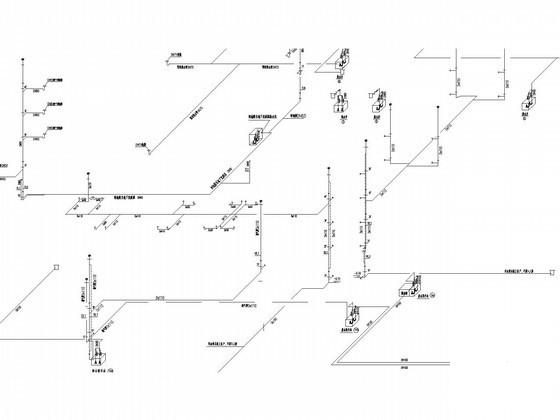

生活给水热水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
