一、项目概要
建筑面积21814平方米，建筑基底面积为3294 m2。建筑耐火等级为一级，该项目为附建式地下车库，根据上海市民防办的要求战时按甲类防空地下室设计，防护等级为核6 级常6级，二个二等人员掩蔽体,民防总建筑面积为3585.51平方米。
二.设计范围:
室内外给水排水设计;凡是需要二次装修设计的部位，喷头布置需与其他设备的布置综合考虑协调凡是需要二次装修设计的卫生间仅布置给水排水立管，详图由装饰阶段设计。人防部分由人方院设计
三.工程系统概况：
a、水源该项目水源为城市市政给水。本建筑按有关规范规定引入二路DN200进水管，每根进水管都能满足全部室外消防用水量。 给水管在基地内兜通供消防给水;另外从市政给水单独引入DN80管道作生活给水。
b、给水系统：夏季高峰时市政最低水压按0.20Mpa选用。由城市管网压力直接供水1B至一楼。由水池、变频泵供水二至五层。厨房和地下室洗车用水单独装水表。在绿化用水的末端均安装喷灌喷头或喷雾喷头。不足的雨水量由建筑北面的河水补充，且在补水管上安装水表。
c.喷淋系统:为湿式系统
1) 每层均设自动喷淋灭火系统。分为1个压力分区。地下车库采用中危II级，喷水强度为8L/min.m2,作用面积160m2.
2) 系统按规范要求设置自动喷淋水力报警系统，水力报警系统设于地下室消防泵房内。
3) 喷淋系统为一个压力分区。每个报警阀所连接的喷头数不超过800只。水流指示器按层且按防火分区设置。
d.建筑灭火器配置：
公共活动用房及厨房按严重危险级设计，其它部位按中危险级设计；一般场所为A类火灾，汽车库为B类、配电房等部位为E类火灾。
e.热水系统
:仅供厨房和健身房淋浴用热水。每日供给30人次淋浴，集热管采用18平方米真空管，储水罐有效容积为2m3。在健身房淋浴处各安装一只5L容积式电热水器，在厨房淋浴处安装20L容积式煤气热水器作为水温调节和补充。
h、污废水系统:
地下层污废水机械提升排放，厕所污水排放由密闭式污水提升泵站提升。生活污水量:J.雨水系统: 屋面雨水经管道收集后排至地下一层雨水蓄水池，以备回用。 屋面为屋顶花园，径流系数为0.3,屋顶面积为4800平米， 地面径流系数为0.6，面积9928平方米，
四.消防：
消防箱：消防箱内置DN65室内消火栓、25M水龙带、φ19水枪消防箱下部配置4Kg装手提式磷酸铵盐干粉灭火器3具，变电所灭火器设置于单独的灭火器箱内.凡是消防箱嵌在防火分区分隔墙上的，在消防箱背面应采用防火涂料处理，应达到相应防火时间极限。灭火器箱置于地面上。消火栓箱离地150mm,灭火器箱底板应离地150mm自动喷淋：喷头型式:在有吊顶部位为K=80 DN15隐蔽型68°C闭式喷头，在无吊顶部位设K=80 DN15、68°C直立式闭式喷头，厨房内安装93%%dC喷头。宽度大于1200MM的风管底部需设置下垂型喷头。如遇喷头和风口.灯具及其它设备碰撞,可适当调整喷头位置,但调整后喷头间距地下室的闭式喷头间距不大于3400mm,不小于2400mm,喷头与墙边距离不大于1700mm其余喷头间距不大于3600mm，喷头与墙边距离不大于1800mm。所有需做精装修的部位（详见建筑图），喷淋布置按装修图作适当调整，但不得突破规范。各层各防火分区喷淋系统末端设DN25放水阀和Y-100压力表;各湿式报警阀最不利点设置末端放水装置。放水阀:各层各防火分区喷淋系统末端设DN25放水阀和Y-100压力表;各湿式报警阀最不利点设置末端试水装置,试水接头的流量系数为K=80.备用喷头:各种喷头应备1％的备用喷头，且每种型号不少于10只。吊顶内喷头不计入喷头总数
五、图纸展示
喷淋系统图

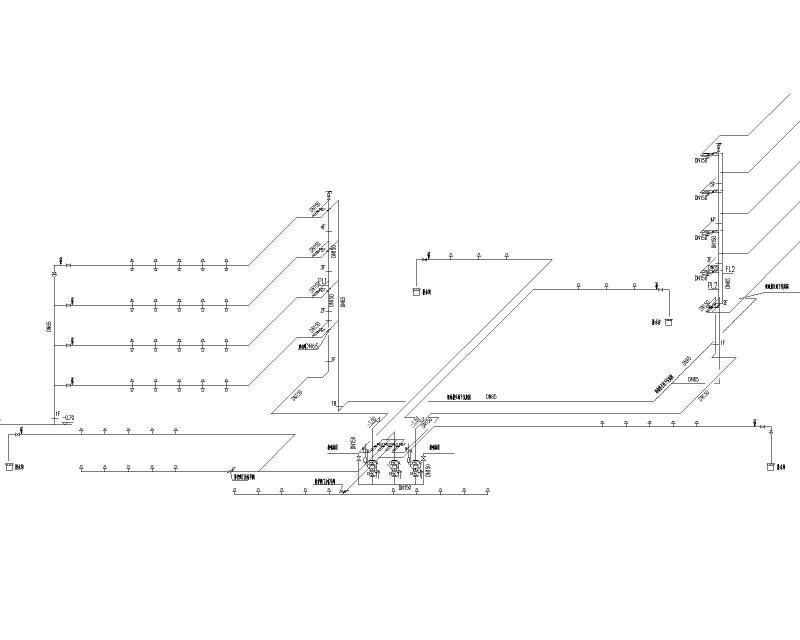

消火栓系统图

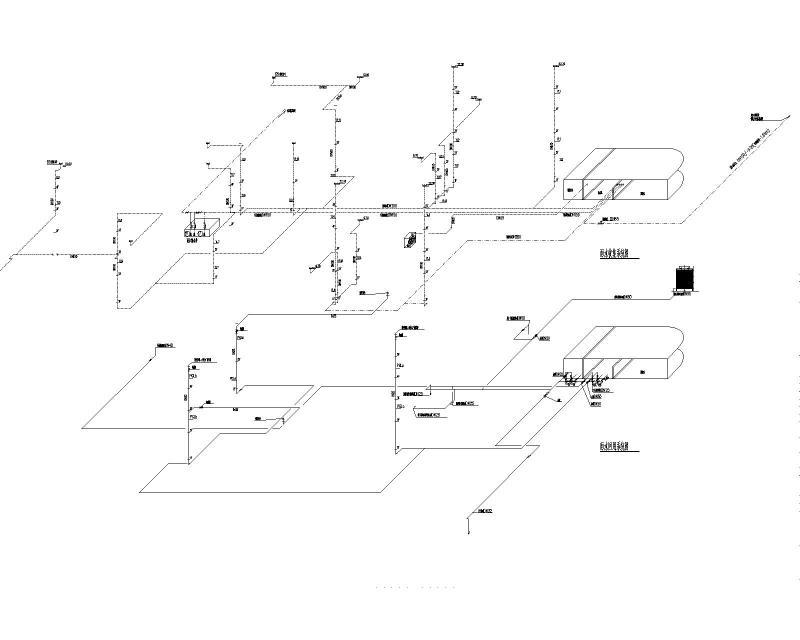

雨水回用系统图

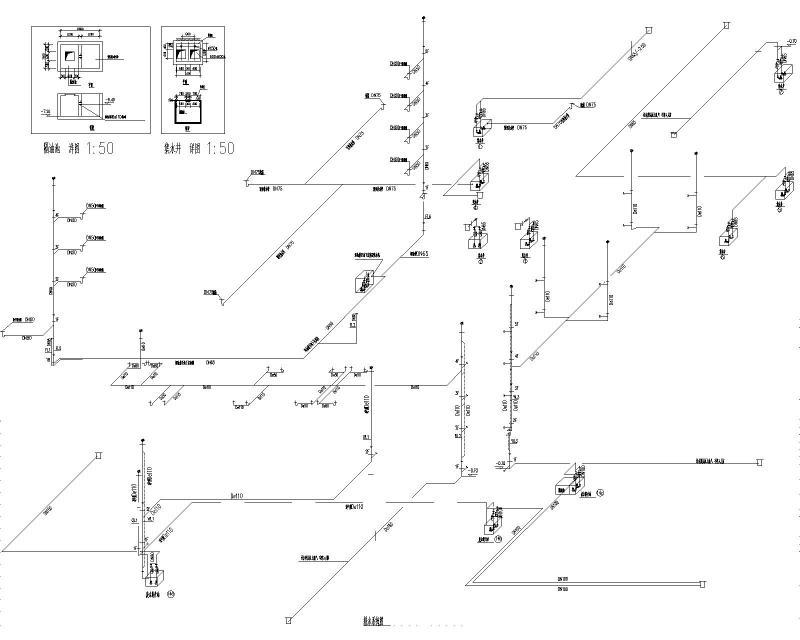

排水系统图

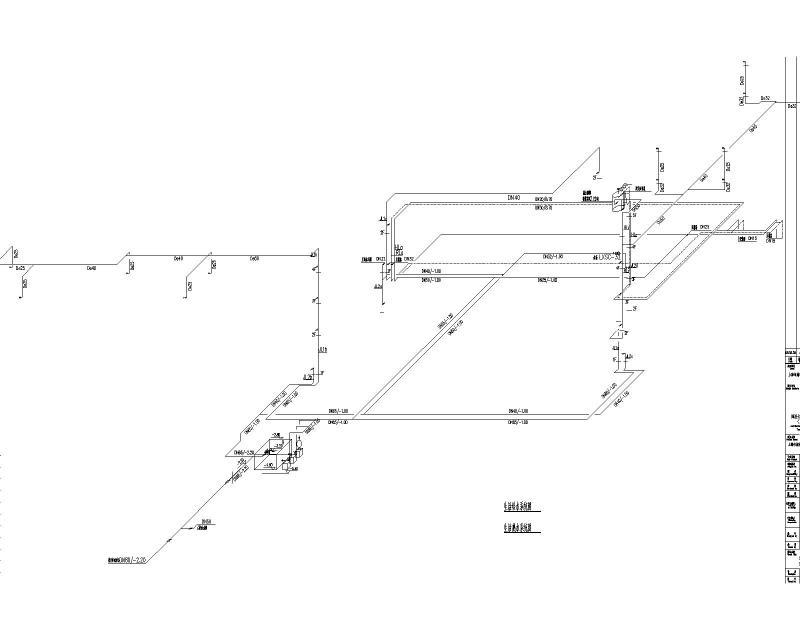

生活给水系统图

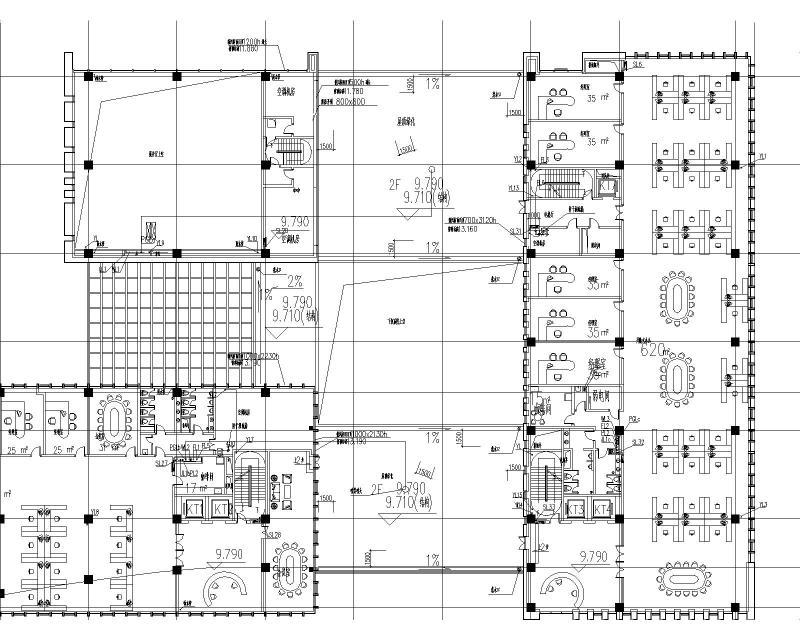

三层平面图

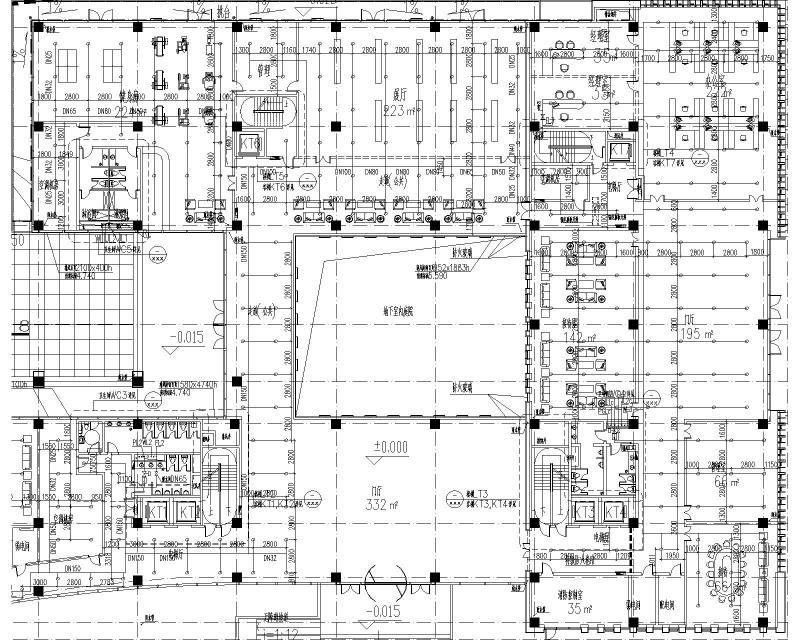

一层平面图
地下层平面
