一份高层办公楼给排水及消防CAD施工图纸（雨水系统）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 排水设计：污水系统,雨水系统,消防排水
• 消防设计：喷淋系统

附件详情

• 给排水设计说明
• 给排水消火栓平面图
• 自喷平面图
• 雨水系统图
• 人防给水系统图
• 消火栓给水系统图
• 给水系统图
• 排水系统图
• 自喷给水系统图
• 热水系统图
• 冷水系统图

附件详情

一、项目概要：
长47.356米 宽27.6米 地下1层地上21层办公楼
二、设计范围：
该资料图内容为21层办公楼给排水设计。
三、系统：
生活给水系
消火栓给水系
自喷给水系统
排水系统
雨水系统
共38张。

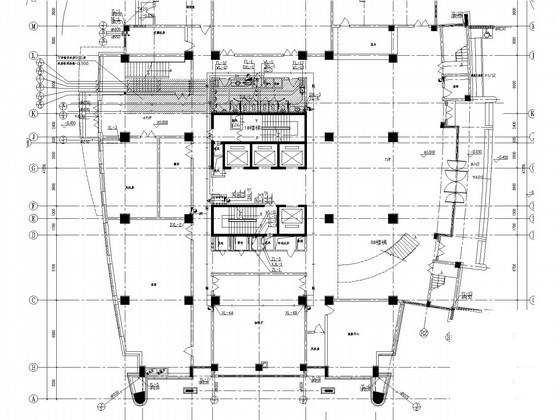

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
