一份22层酒店给排水及消防系统CAD施工图纸（地下室）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆,酒店
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：22层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：污废分流
• 排水技术：重力排水
• 热水供应方式：集中热水供应
• 项目所在地：吉林

附件详情

• 设计说明
• 地下室给排水及消火栓平面图

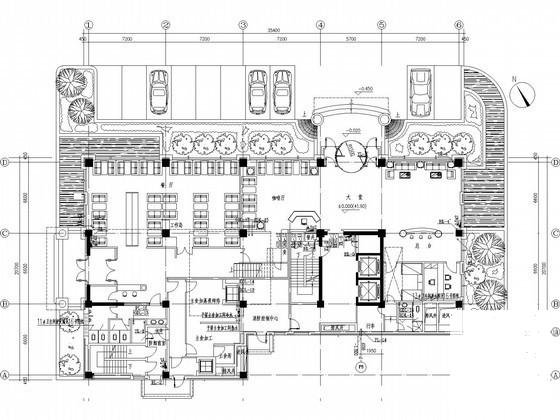

• 给排水平面图
• 屋顶及十层给排水平面图
• 地下室自动喷洒平面图
• 自动喷洒平面图
• 卫生间大样图
• 冷水低区系统轴测图
• 冷水高区系统轴测图
• 热水低区系统轴测图
• 热水高区系统轴测图
• 消火栓系统轴测图
• 自动喷洒系统轴测图
• 排水系统轴测图

附件详情

项目概况：该项目位于吉林，属于一类高层酒店建筑，地下一层，地上二十二层。，建筑高度75.7米。生活给水分高，低两区供水，地下一至十层为低区，十一层至二十层为高区。 热水系统分为高低两区供水，地下一层至十层为低区，十一层至二十层为高区。消火栓给水系统不分区，竖向成环，采用单出口消火栓，水枪采用长25m,DN65-19的衬胶水龙带。消火栓启动按钮一个，由消防启动按钮直接控制消火栓水泵启动并同时报警至消防控制中心。地下室至九层设置减压消火栓。
设计范围：建筑给排水系统， 消防系统 。

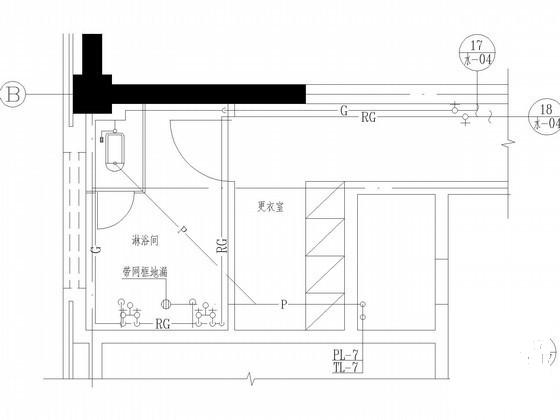

淋浴间大样图

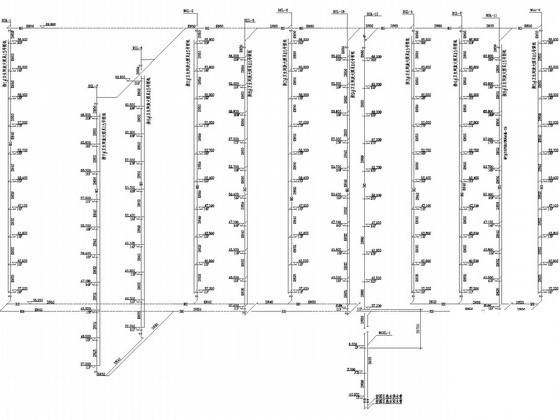

热水高区系统图

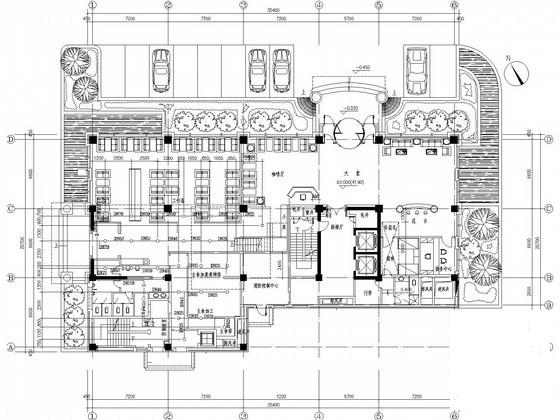

一层自动喷淋

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
