公司科研用房给排水CAD施工图纸(室内消防系统设计)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑地上层数：13层
• 建筑地下层数：1层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：三区
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水

附件详情

1、该项目建设地点在杭州市。建筑类别为办公用房。 2、该项目建筑物为地上十三层。地下一层为平战结合地下室，平时为汽车库，战时为六级二等人员掩蔽所。建筑最高标高<50米， 3、该项目建筑设计分类：为二类高层建筑，耐火等级为二级。
2、设计范围： 1、该项目的室内生活给水（冷水）、排水系统、雨水排水系统设计。 2、该项目的室内 消防系统 设计。 3、该项目的地下室为六级平战结合人防地下室设计。

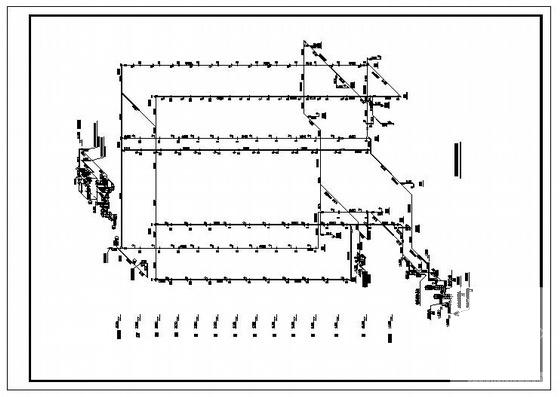

第 1 张图

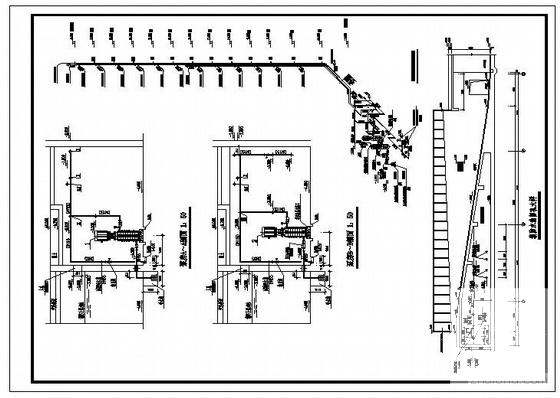

第 2 张图

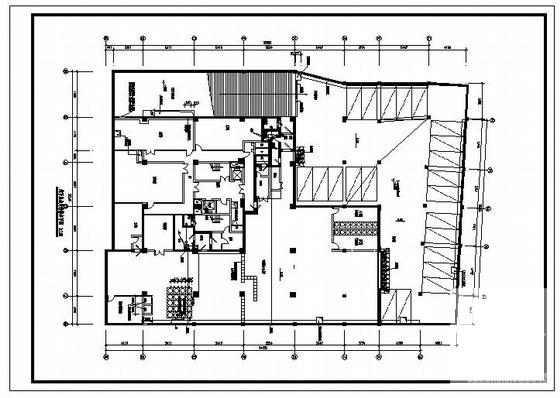

第 3 张图

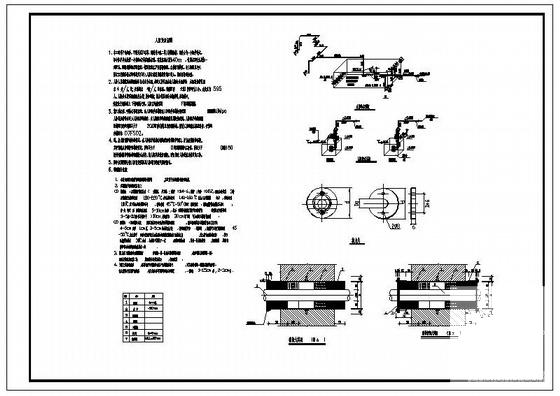

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
