一份8层医院科研楼给排水设计CAD图纸

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2020-2-16 11:15:47 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:28张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,气压水罐
  • 供水方式:市政供水
  • 供水分区:两区
  • 排水体制:污废分流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 特殊系统:压力排水
  • 大样节点:水箱,泵房,卫生间,集水坑,设备房布置
  • 热水供应方式:热泵热水供应
  • 项目所在地:福建

附件详情

  • 资料目录
  • 设计总说明及给排水图例
  • 七氟丙烷自动灭火系统设计说明书(无管网)
  • 地下一层给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五~七层给排水平面图
  • 八层给排水平面图
  • 电梯机房、水箱间给排水平面图
  • 构架层给排水平面图
  • 热水系统原理图
  • 给水系统原理图
  • 排水系统原理图
  • 地下室集水坑水位控制示意图
  • 消火栓系统原理图
  • 泵房及水池给排水平面放大图
  • 泵房剖面图
  • 水泵房基础放大图
  • 地下一层喷淋 平面布置图
  • 一层喷淋平面布置图
  • 二层喷淋平面布置图
  • 三层喷淋平面布置图
  • 四~七层喷淋平面布置图
  • 八层喷淋平面布置图
  • 喷淋系统原理图
  • A~G型卫生间给水支管平面及轴测放大图
  • H~P型卫生间给水支管平面及轴测放大图

附件详情

项目概要:本项目位于福建,是一栋医院科研楼,地上一层,地上八层。地下一层~三层为低区,采用市政压力供水,四~八层为高区(含三层有热水供应的卫生间),由屋顶水箱供水,地下一层设个生活水箱。
设计范围:该项目设有生活给水系统、生活热水系统,生活排水系统消火栓给水系统、自动喷水灭火系统,水喷雾系统及气体灭火系统。
,共计28张图纸

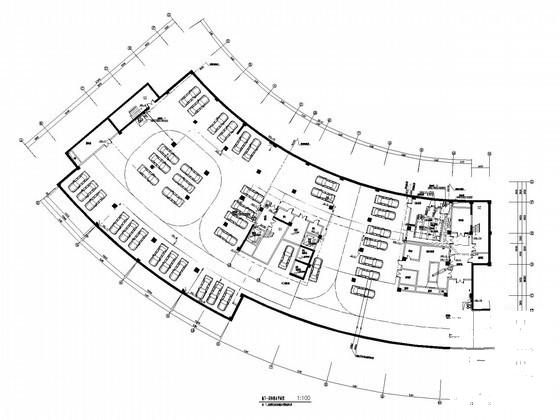

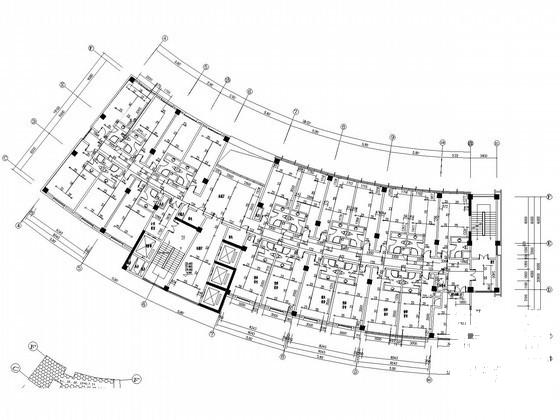

地下一层给排水平面图

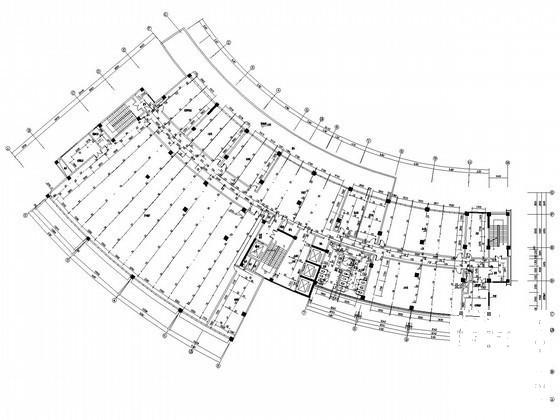

二层喷淋平面布置图

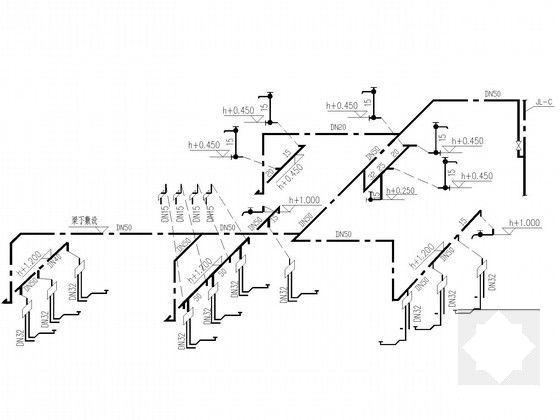

卫生间给水支管平面及轴测放大图

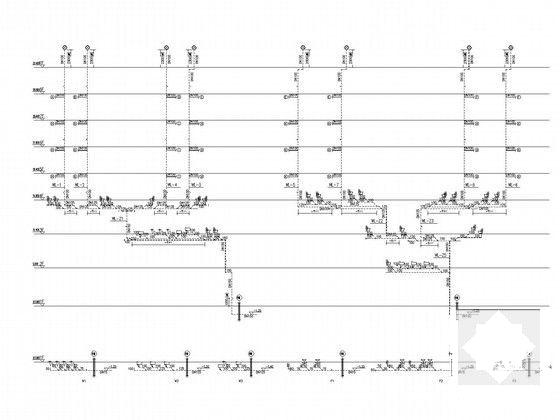

排水系统原理图(一)

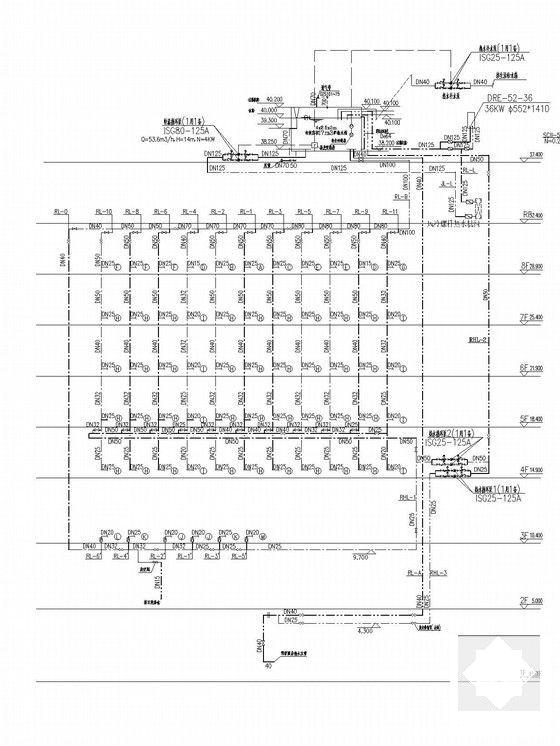

热水系统图

地下室排水系统原理图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 11:15:47上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0swcw1cccsef0e20.rar

3.98 MB

下载  售价: 100 积分    赚积分
