医院医疗楼给排水全套CAD施工图纸

附件详情

  • 某医院医疗楼给排水全套图纸

附件详情

1.尺寸单位:本施工图标高以米计,其余以毫米计;
2.该项目±0.000相当于绝对高程 米;
3.管道标高表示:所有给水管道均指管中心标高,排水管道室内部分为管中心标高,室外部分除注明者外均指管底标高,详图及系统图中所标注的H系指楼面标高,如H+0.30为该楼面以上0.30米;
4.管道的安装与验收标准按"采暖与卫生工程施工验收规范(BJ242-82)"执行.
5.给排水图例除图中注明外,均按GB/T50106-2001"给排水制图标准"绘制.
6.管道安装完后,必须根据有关规范要求进行水压试验和通水试验.


2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

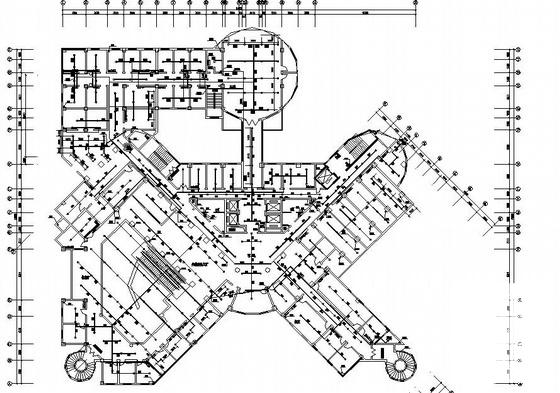

  • 医院给排水施工图 - 1
    医院给排水施工图 - 1

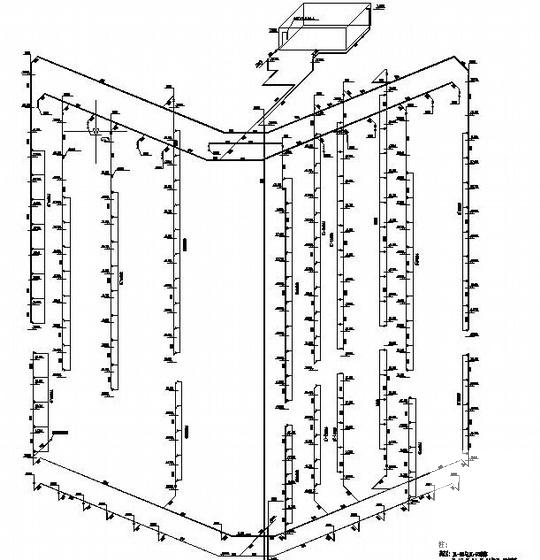

  • 医院给排水施工图 - 2
    医院给排水施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
