一份21层医院医疗综合楼弱电CAD施工图纸(安防报警系统)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑地上层数：21层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：41张
• 节点大样：线槽,线管,其它
• 项目所在地：安徽
• 弱电设计：入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,建筑设备监控系统,综合布线系统,有线电视和卫星接收系统,会议系统

附件详情

• 一、安防监控系统图
• 二、安防报警系统图
• 三、电子巡更系统图
• 四、会议系统图
• 五、医院BA系统图
• 六、有线电视系统图
• 七、综合布线系统图

附件详情

该项目是某医院医疗综合楼弱电系统施工图纸，图纸设计包含安防监控系统、安防报警系统、电子巡更系统、会议系统、医院BA系统、有线电视系统、综合布线系统，包含了弱电设计的各个方面，很有参考价值。

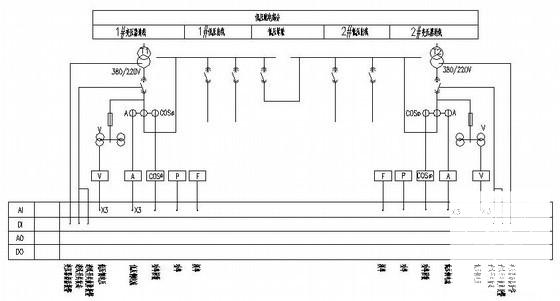

第 1 张图

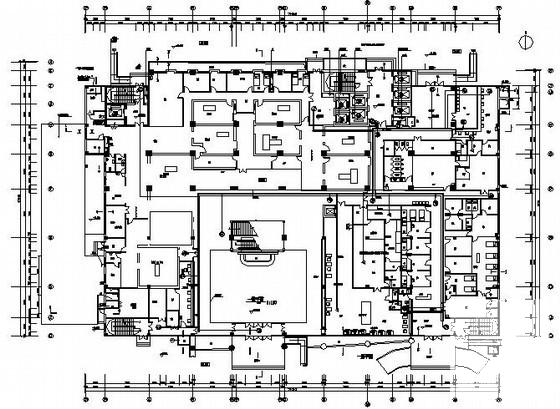

第 2 张图

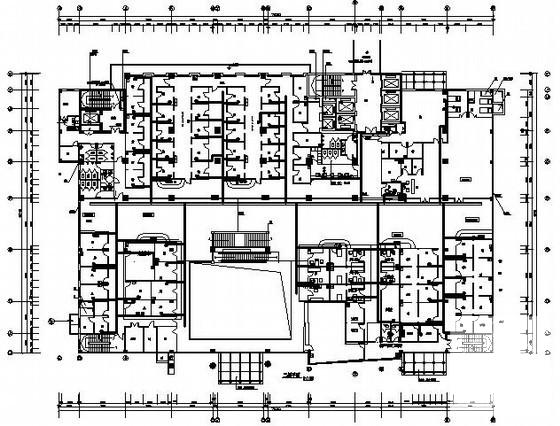

第 3 张图

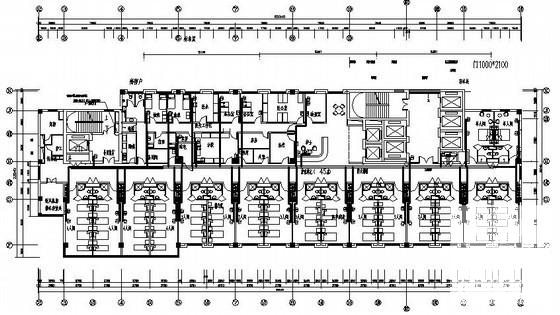

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
