一份7层医院大楼强弱电CAD施工图纸55张(消防报警及联动)

yyuu8899 · 发表于 2020-3-12 22:29:06

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：医疗
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
建筑设计面积：12610平方米
建筑地上层数：7层
图纸设计深度：施工图
参考图纸：55张
设计年代：近代
负荷等级：一级,二级,三级
防雷等级：第二类
接地方式：TN-S
项目所在地：湖北
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统,其它

附件详情

1、10KV高压配电系统图
2、T1、T2变压器低压系统图
3、变配电所平剖面布置图
4、变配电智能化综合监控系统图
5、电力干线系统图防火漏电探测系统图
6、病房呼叫系统图火灾自动报警系统图
7、有线电视系统图综合布线系统图视频监控系统图
8、配电箱系统图（一~四）
9、一~八层照明平面图
10、机房层照明平面图
11、一~八层电力平面图
12、机房层电力平面图
13、手术室接地大样及等电位示意图
14、屋顶防雷平面图
15、一层接地平面图
16、一~八层弱电平面图
17、机房层弱电平面图
18、一~八层消防报警及联动控制平面图
19、机房层消防报警及联动控制平面图
20、二~七层呼叫平面图

附件详情

该项目位于湖北，总建筑面积12610平方米,地面上主楼七层，建筑总高度30.75米，总病床数100床。建筑设计结构形式为框架结构，耐火等级为一级。
设计范围包括：变配电系统；电力配电系统；建筑物防雷接地系统；火灾报警及联动控制系统；综合布线系统；有线电视系统；视频监控系统；病房呼叫系统等。
该附件，总共55张。

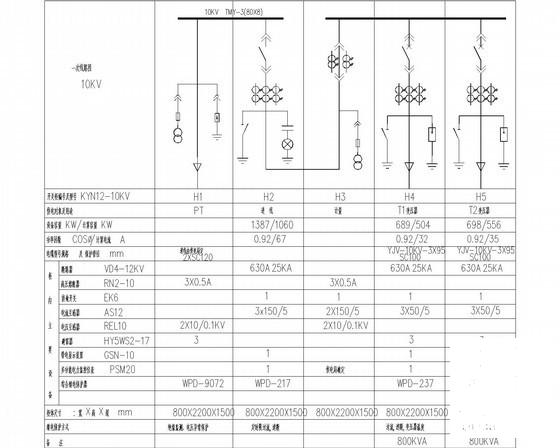

10KV高压系统图

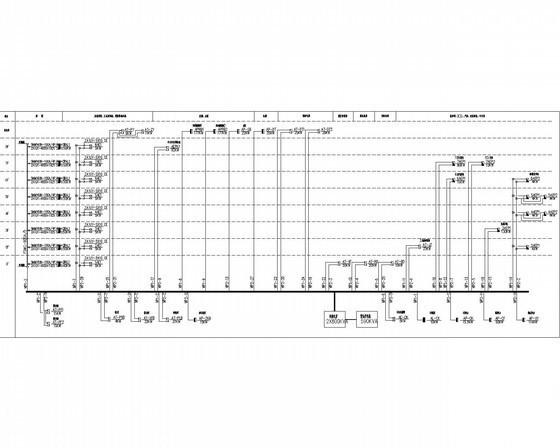

防火漏电报警系统图

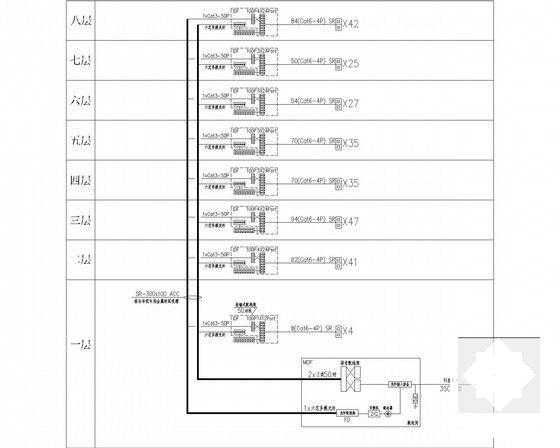

综合布线系统图

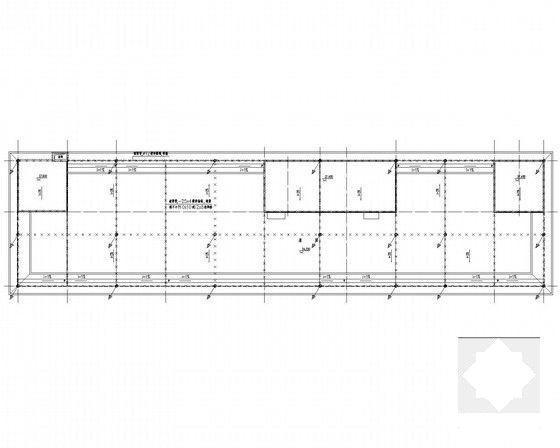

屋顶防雷平面图

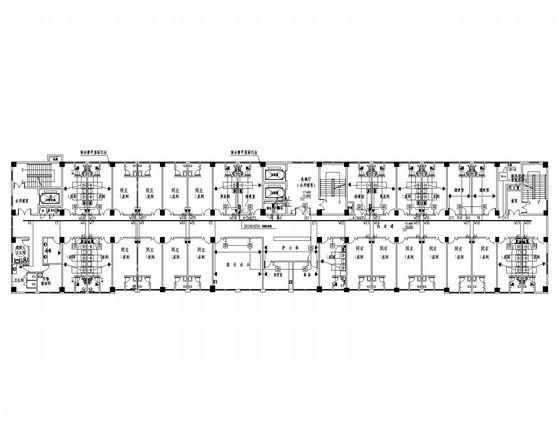

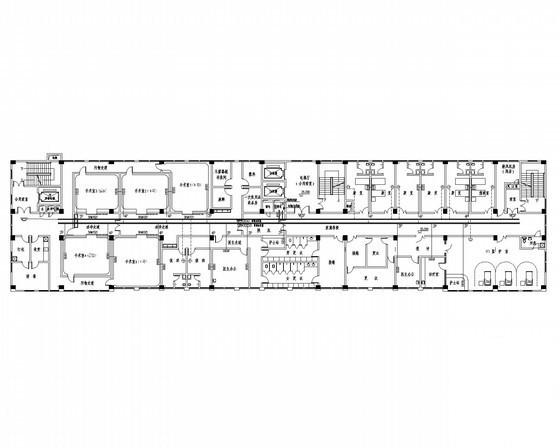

弱电平面图
