一份24万平知名大型广场电气CAD施工图纸(消防报警及联动)

yy8899 · 发表于 2020-2-17 22:58:38

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：240000平方米
建筑地上层数：8层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：92张
设计年代：近代
地下室用途：车库,设备用房
负荷等级：二级
防雷等级：第二类
火灾保护分级：一级
接地方式：TN-S
项目所在地：上海
强电设计：供配电系统,电气照明
弱电设计：火灾自动报警系统 ,视频监控系统,停车场管理系统,综合布线系统

附件详情

1、强电设计总说明及图例；
2、10kv高压一次系统图；
3、低压配电干线系统图；
4、变配电室平面布置图及接地平面图；
5、配电箱系统图；
6、照明配电箱系统图；
7、电力平面图；
8、防雷平面图；
9、接地平面图；
10、照明平面图；
11、智能照明控制系统图；
12、主要设备材料表；
13、弱电设计总说明及图例；
14、消防报警及联动系统图；
15、弱电平面图；
16、综合布线系统图；
17、闭路电视及有线电视系统图；
18、BA系统图；
19、电力监控与智能管理系统图；
20、消防报警及联动系统图。

附件详情

该附件是[上海]知名大型广场全套电气施工图纸92张（含完整计算书）。
项目概要：规划建筑建地板面积约24万平方米，分5栋主建筑物，内含现代化商务办公楼、综合性会议中心、休闲性会议中心、时尚购物广场及市民文化艺术空间等，以绿能生态规划概念为主轴，创造低碳环保之复合式绿色商务休闲广场。
图纸设计包含强电、弱电和消防设计。图纸完整,设计规范完整。

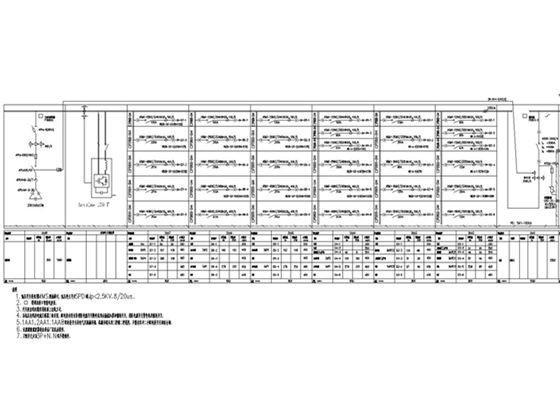

低压配电系统图

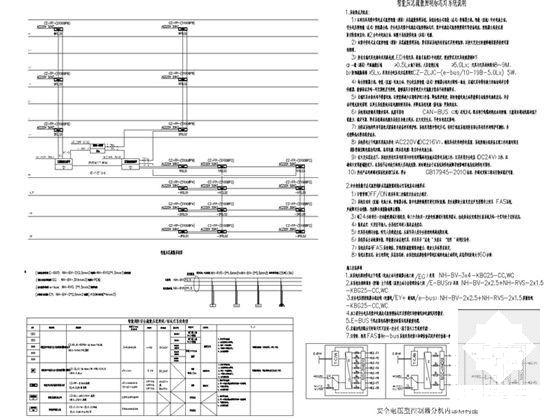

智能疏散照明控制图

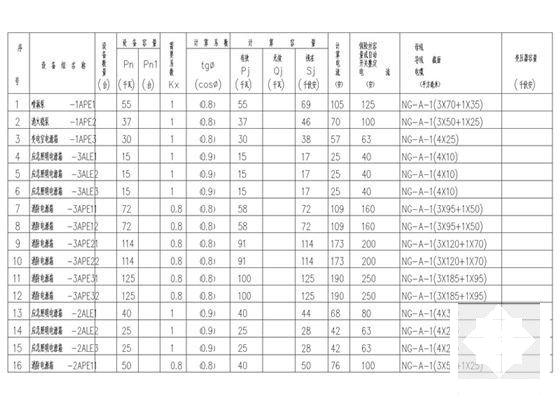

计算书

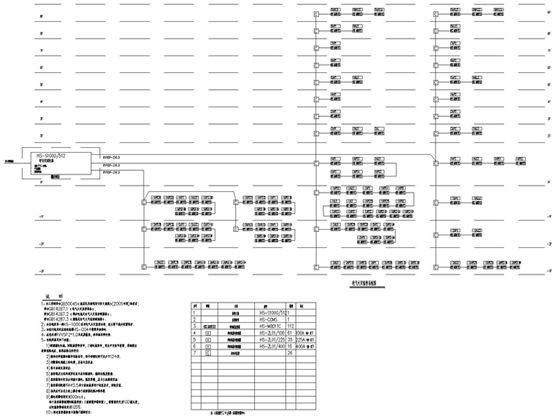

消防报警联动系统图
