17万平大型知名商场电气消防设计CAD图纸

一、该附件为 某17万平大型商场电气消防设计图纸 48张

二、.概述:

该项目火灾保护等级为一级,采用消防控制中心报警系统.消防控制室设在C区负二层,设有直通室外的出内设四台火灾报警控制器.消防联动设备控制柜.消防事故广播主机.消防电话主机. 消防系统 供电电源等.

本消防系统采用总线制方式,直接或通过相应中继器进行探测或控制.其中消防水泵.喷洒泵.消防类风机等设备的起.停均设消防控制室手动直接控制(硬线连接).

该项目消防用电负荷为一级负荷.所有消防负荷采用双电源供电,在末级配电箱处自动切换.本消防系统工作接地采用联合接地.接地电阻值要求不大于1欧姆.消防控制室内设专用接地端子箱,专用接地干线采用BV(1X35)FPC40.

三、电气项目概要

1. 火灾自动报警系统:

2. 消防联动控制系统:

3. 防烟楼梯间正压送风控制系统:

4. 火灾应急广播及警报装置:

5. 消防设备:

某17万平大型商场电气消防设计图纸 48张

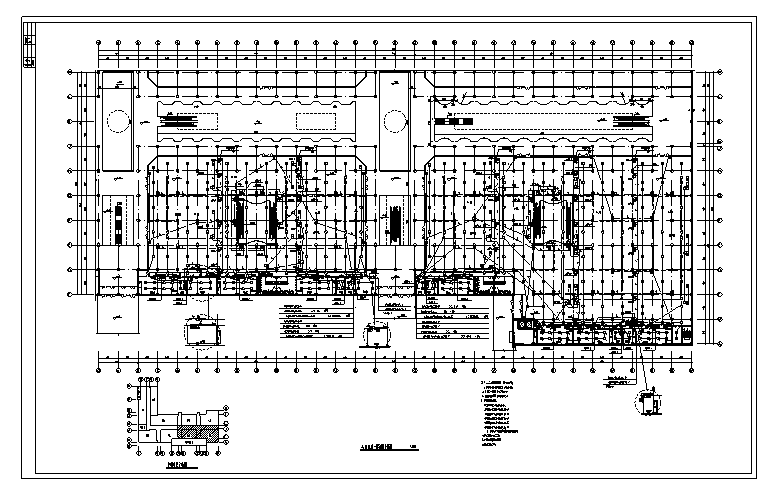

一层消防平面图

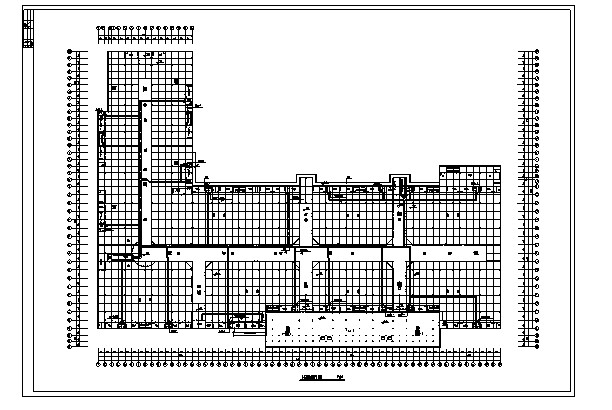

消防干线平面图

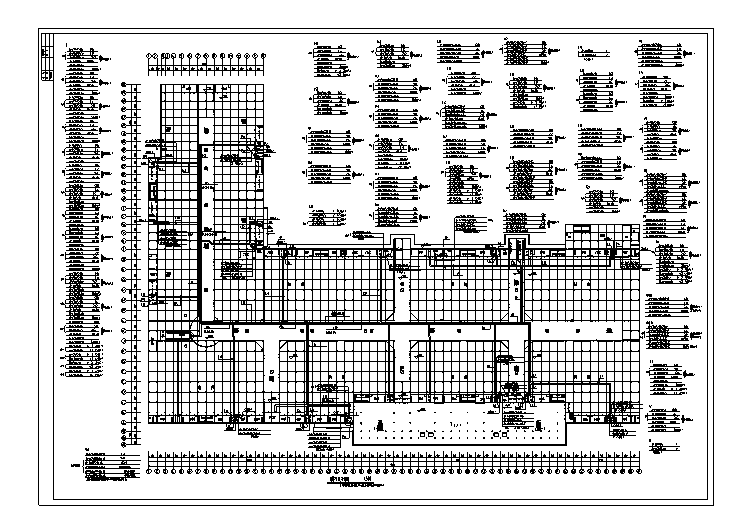

设备地沟消防平面图

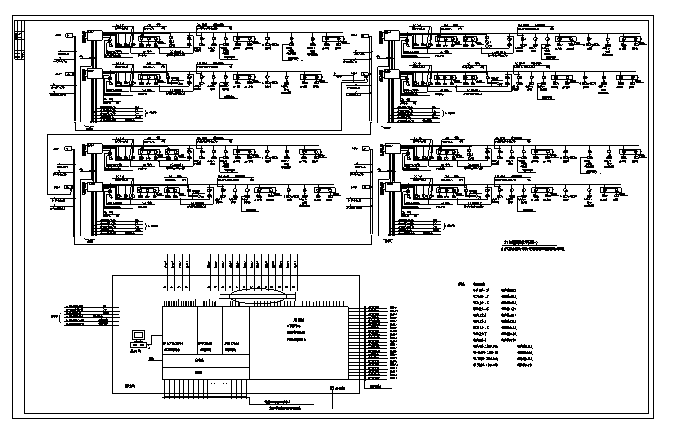

火灾自动报警及联动控制系统图(一)
