一份32层高层住宅楼电气CAD施工图纸(消防报警及联动)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：36229.13平方米
• 建筑地上层数：32层
• 建筑地下层数：2层
• 参考图纸：46张
• 设计年代：近代
• 地下室用途：车库
• 节点大样：灯具,配电箱,其它
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 有线广播：服务性,火灾应急
• 接地方式：TN-S
• 项目所在地：内蒙古
• 强电设计： 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、配电系统图
• 三、弱电综合布线系统图
• 四、可视楼宇对讲系统图
• 五、电照平面布置图
• 六、弱电平面布置图
• 七、消防平面布置图
• 八、消防报警及联动系统图
• 九、防雷接地平面图

附件详情

该项目是高层住宅楼，属一类高层建筑，地下2层，地上32层，建筑面积36229.13平方米。设计包含电力配电系统； 照明系统 ；建筑物防雷、接地系统及安全措施；有线电视系统；电话系统；宽带网络布线系统；楼宇对讲系统；火灾自动报警及消防联动控制系统。

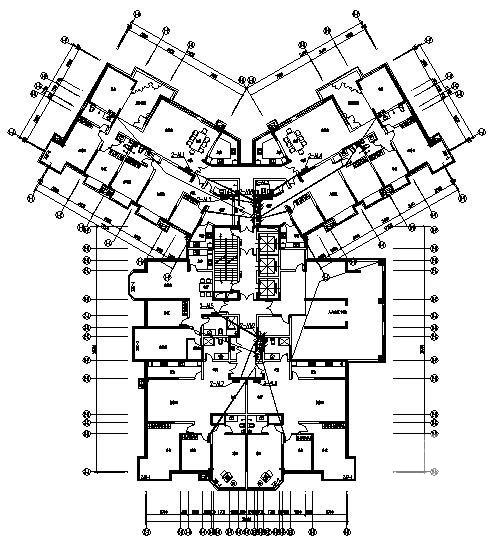

第 1 张图

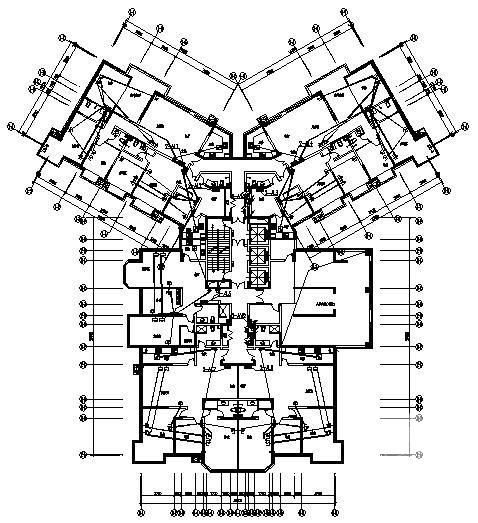

第 2 张图

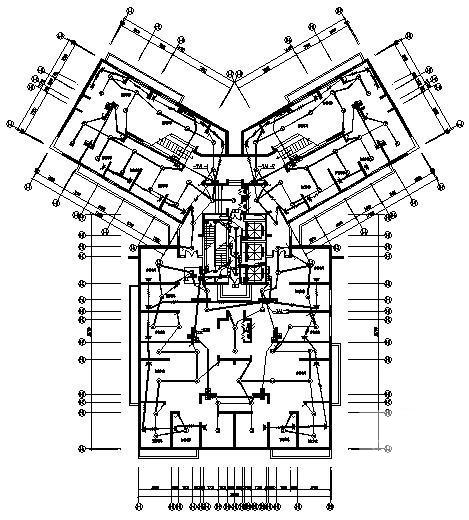

第 3 张图

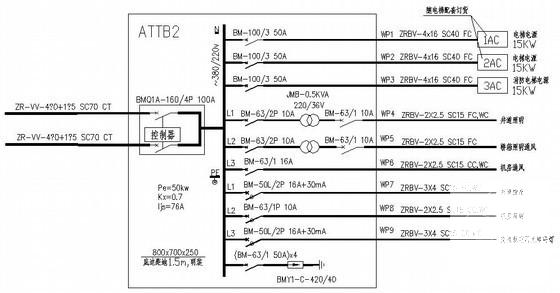

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-28 22:10:54上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
