一份27层一类高层住宅楼电气CAD施工图纸(消防报警及联动)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：27层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计年代：近代
• 节点大样：防雷接地
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、低压配电竖向干线图
• 3、配电系统图
• 4、消防报警及联动系统图
• 5、电话系统图
• 6、有线电视配管系统
• 7、可视对讲配管系统
• 8、综合布线系统图
• 9、照明平面图
• 10、 弱电平面图
• 11、接地平面图
• 12、 防雷平面图

附件详情

该附件是二十七层一类高层住宅楼全套电气施工图纸，地上二十七层，建筑高度为82.100米，为一类高层建筑,其中消防设备用电及应急.疏散照明,电梯,为一级用电负荷，其余均二、三级用电负荷。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、防雷接地系统设计、电话系统、宽带网络系统、有限电视系统设计、综合布线系统设计、火灾自动报警系统设计等。

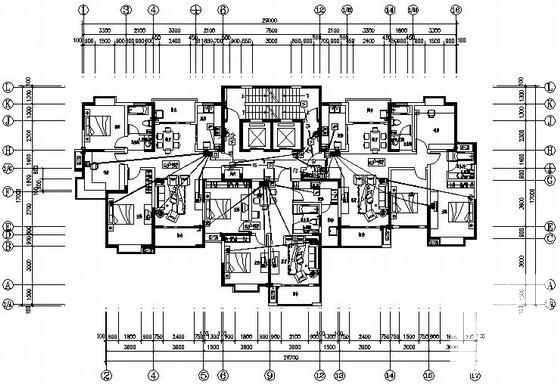

第 1 张图

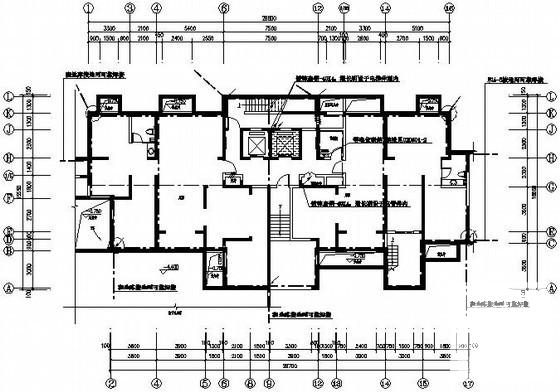

第 2 张图

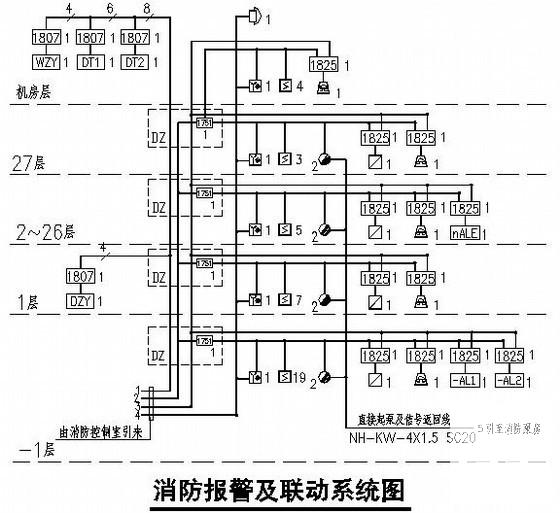

第 3 张图

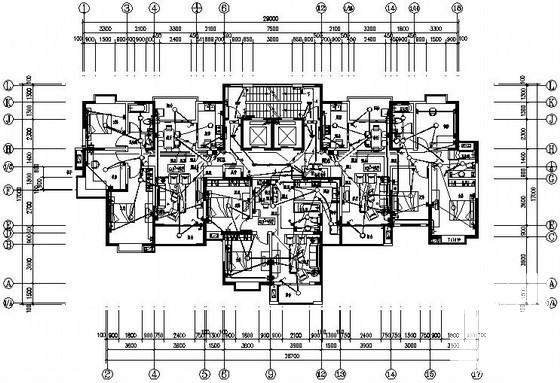

第 4 张图
