12层二类住宅楼电气CAD施工图纸(消防报警及联动)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑高度：高层建筑
• 建筑面积：8622平方米
• 地上层数：12层
• 地下层数：1层
• 设计阶段：施工图设计
• 参考图纸：20-50张
• 负荷等级：三级负荷
• 接地方式：TN-C,TN-C-S
• 设计内容：电气设计说明, ,照明配电系统,建筑物防雷接地,电气消防报警系统,电话宽带系统,楼宇可视对讲系统,有线电视系统,综合布线系统,保安闭路监视系统,背景音乐
• 地下室用途：车库

附件详情

• 一、资料目录
• 二、电气说明
• 三、系统图
• 四、
• 五、
• 六、防雷接地平面图

附件详情

本稿件为某十二层二类住宅楼电气图纸。建筑主体高度为37.48米，总建筑面积为8622方米，建筑结构形式为框剪结构，现浇混凝土楼板。电气设计包括：220/380V配电系统；建筑物防雷.接地系统及安全措施；有线电视、电话系统；网络布线系统；消防报警及联动控制系统；背景音乐及事故广播系统。

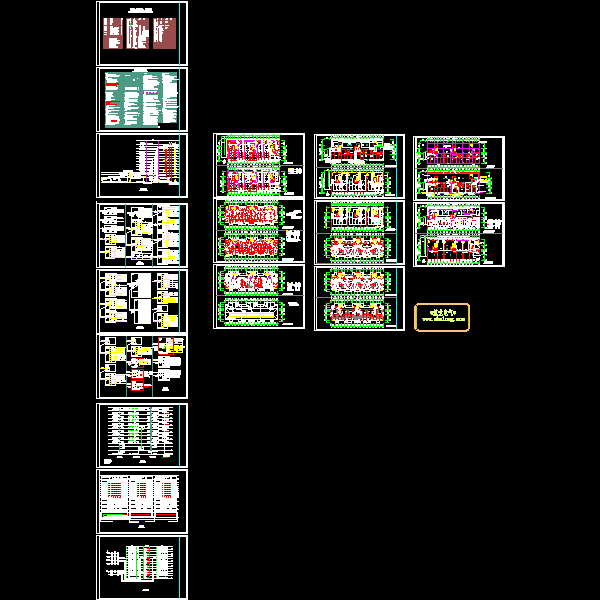

第 1 张图
