15层综合性二级甲等医院病房楼电气CAD施工图纸(消防报警及联动)(TN-S)

yy8899 · 发表于 2020-5-14 14:57:21

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：医疗
建筑结构形式：钢筋混凝土结构
建筑面积：23623平方米
地上层数：15层
地下层数：1层
图纸设计深度：施工图
参考图纸：67张
图纸年代：近代
地下室用途：设备用房
节点大样：人防
负荷等级：三级
防雷等级：第三类
接地方式：TN-S
项目地址：河北
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计： ,视频监控系统,建筑设备监控系统,有线电视和卫星接收系统,呼应信号及信息显示,其它

附件详情

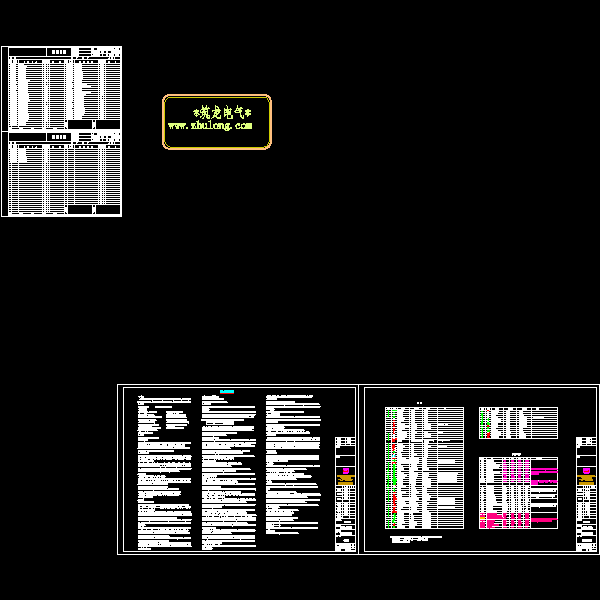

电气设计说明
图例及负荷统计表
配电干线系统图
配电系统图
电力平面图
照明平面图
基础接地平面图
消防报警及联动控制系统图
外网内网网络综合布线及电话系统图
有线电视系统图
保安监控系统图
护理呼叫系统图
漏电火灾报警系统图
消防报警平面图
……

附件详情

该附件为[河北]综合性二级甲等医院病房楼电气施工图纸，编制于2011年，图纸共67张。
项目概况：地下一层为设备用房；首层为药房和中心供应等；二层为检验科等；三层为手术室区；四层为ICU区；五层为新生儿监护室、产房等区域；六层～十五层为病房区。共464床。总建筑面积23623m2，建筑总高度73.20m。
设计范围：1）0.4/0.23KV低压配电系统(包括电力.照明系统)；2）建筑物防雷,接地系统；3）弱电设计（包括消防报警及联动控制系统,微机网络及电话系统,有线电视系统,保安监控系统,护理呼叫系统,火灾漏电报警系统）与其它专业设计的分工：有工艺要求的场所(如手术室,ICU,弱电机房等)，由专业厂家设计，该资料仅预留配电箱。微机网络及电话系统,有线电视系统,保安监控系统,护理呼叫系统该资料仅预留管路，其详细设计由建设单位另行委托设计。4）变配电室位于地下一层内，该资料不包含此内容，待各医疗设备订货后二次设计。

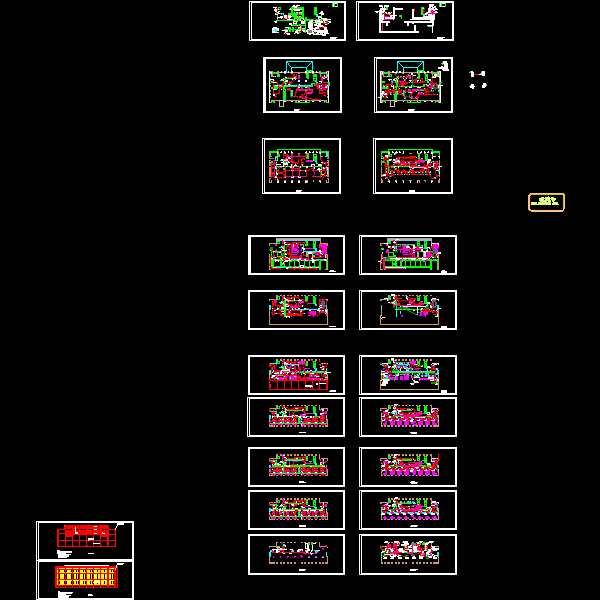

标准层照明平面图

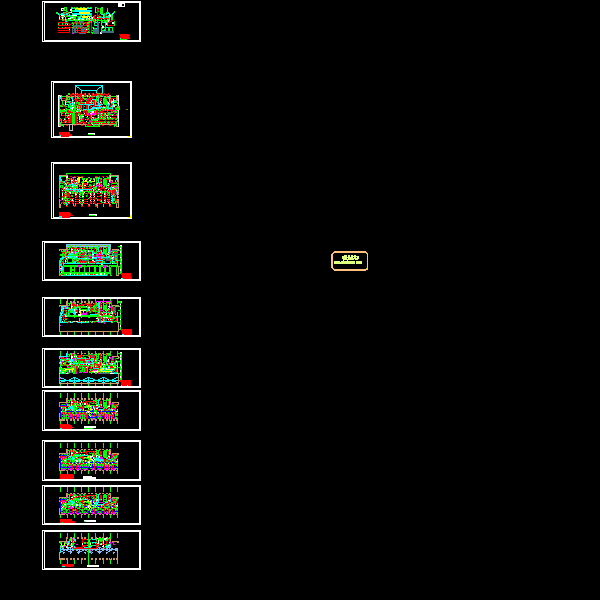

地下一层电力平面图

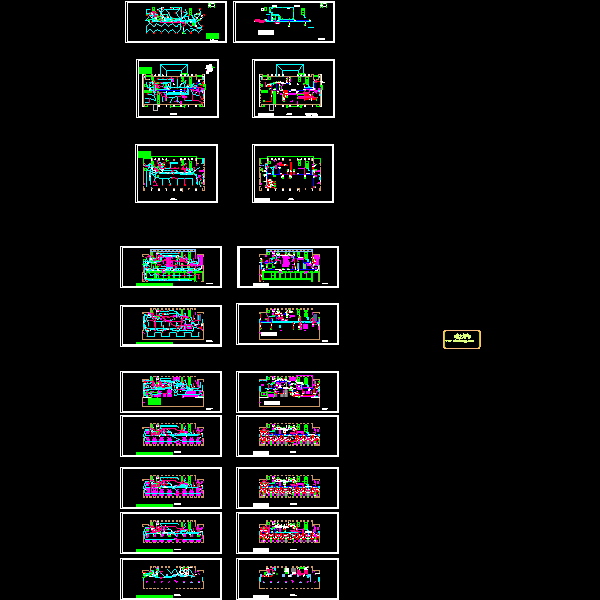

地下一层照明平面图

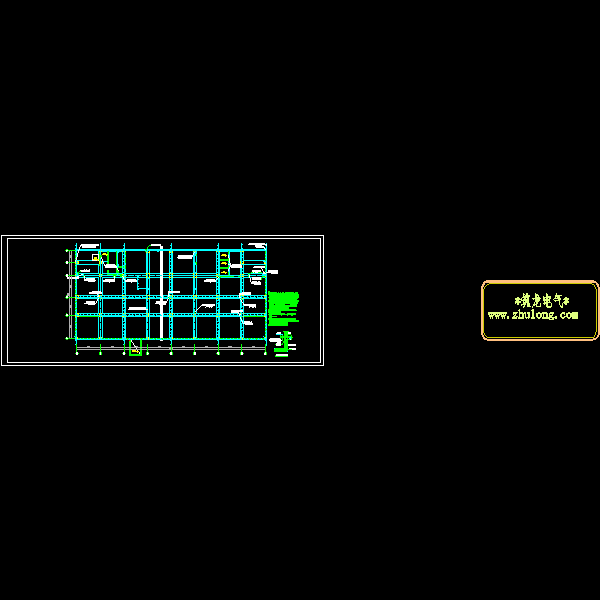

基础接地平面图

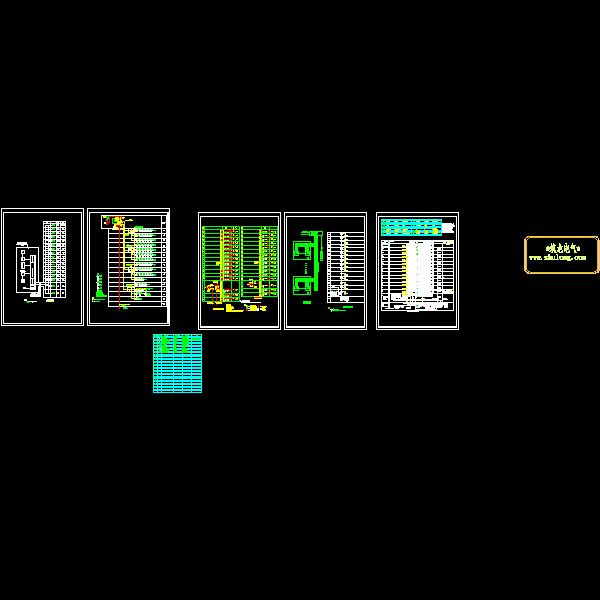

配电系统图

五层消防报警平面图
