[CAD]4层建设科研设计大厦给排水施工图纸（高空水炮雨水收集）

bb5566 · 发表于 2020-2-16 13:20:35

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,科研
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：10980平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：22张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统,气体灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,分区供水,高位水箱供水
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：15
特殊系统：雨水回收,气体消防,消防炮
大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
热水供应方式：集中热水供应
项目所在地：江苏

附件详情

室内给排水施工图设计说明
给排水消防工程图例主要材料表
给排水总平面图
总平面及竖向规划
地下室自动喷淋平面图
地下室给排水、消防平面图
首层给排水、消防平面图
二层给排水、消防平面图
三层给排水、消防平面图
四层给排水、消防平面图
屋顶给排水、消防平面图
水泵房管线布置定位图
卫生间给排水平面图
水泵房剖面、系统图
天面消防水箱间大样图
消火栓系统原理图
自动喷淋系统原理图
给水系统原理图
排水系统原理图
大空间智能型主动喷水灭火系统原理图及设计说明
集水坑大样图
雨水收集设备房管线布置定位平面图
雨水收集处理工艺说明及流程图

附件详情

该项目位于江苏，建筑类别：多层公共建筑(一星公共绿色建筑)；建筑设计面积：总建筑设计面积：10981.19平米，地上建筑设计面积：7847.63平米，地下建筑设计面积：3133.56平米，建筑高度：20.60米，消防高度：19.25米。
设计范围：室内外给排水系统；室内消火栓系统；自动喷水灭火系统；建筑灭火器配置；高空水炮给水系统；配电房气体灭火系统；室外消火栓系统另见小区总图设计；雨水收集处理系统。
，共22页。

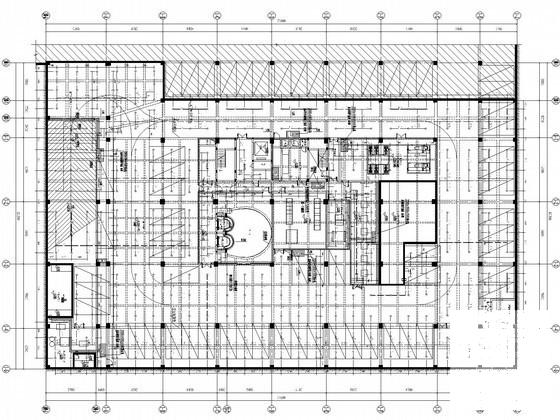

地下室给排水、消防平面图

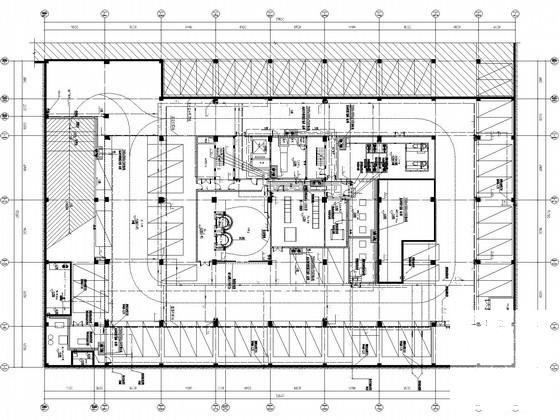

首层给排水、消防平面图

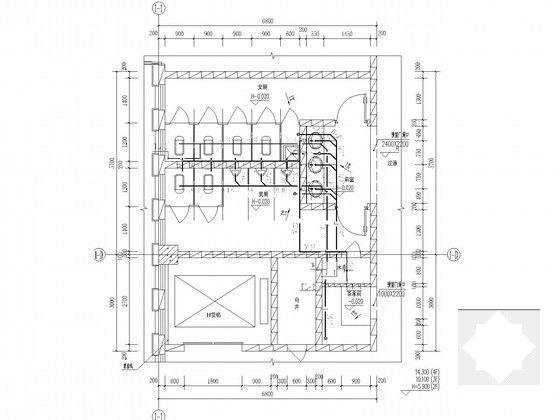

卫生间给排水平面图

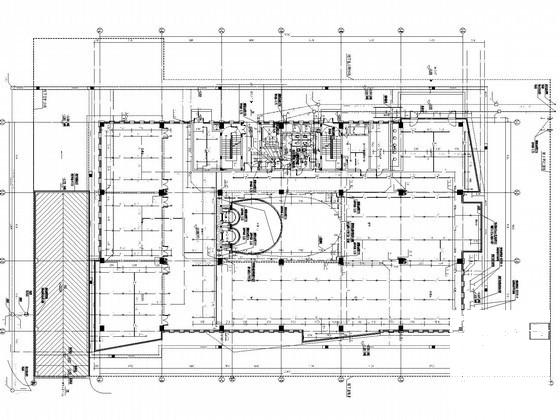

雨水收集设备房管线布置定位平面图

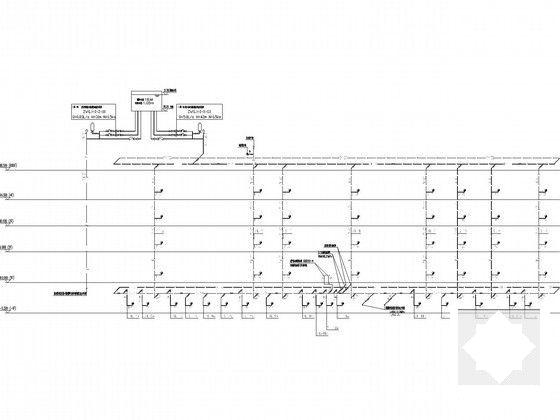

消火栓系统原理图

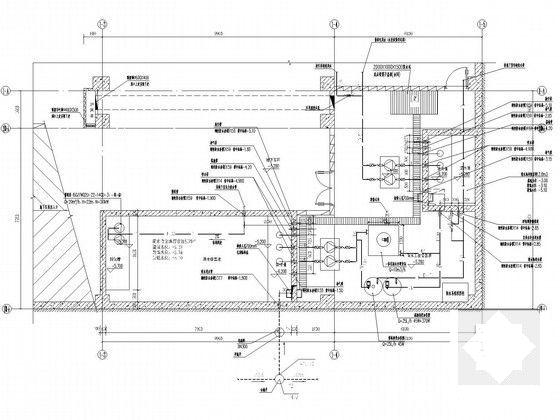

水泵房管线布置定位图
