一份20层研究院科研楼给排水消防CAD施工图纸（虹吸雨水系统）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：3.6万平方米
• 建筑地上层数：20层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：46张
• 设计年代：近代
• 地下室用途：人防,车库,设备用房,其它
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水体制：污废合流
• 排水技术：重力排水
• 雨水重现期：50年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 特殊系统：虹吸雨水
• 大样节点：泵房,卫生间
• 热水供应方式：集中热水供应
• 项目所在地：天津

附件详情

• 给排水专业资料目录
• 设计、施工说明
• 地下二层人防给排水平面图
• 人防给排水设计说明
• 物资库给排水透视图
• 地下二层~二十层给排水、消防给水平面图
• 地下二层~二十层喷头布置平面图
• 给水、热水系统图
• 中水系统图
• 排水系统图
• 雨水设计、施工说明及系统透视图
• 消火栓系统图
• 喷洒系统图
• 喷洒水箱开孔图
• 给水、中水泵房平面详图
• 设备基础定位平面图
• 给水、中水泵房系统图
• 给水、中水水箱开孔图
• 消防泵房平面详图
• 设备基础定位平面图
• 卫生间详图

附件详情

本稿件为[天津]研究院科研楼给排水消防施工图纸（含虹吸雨水系统），地上二十层，地下二层，总建筑面积 约3.6万平米。设计范围：该项目设有生活给水、中水、热水、排水、消火栓、喷洒和气体灭火系统。
，共46张图纸。

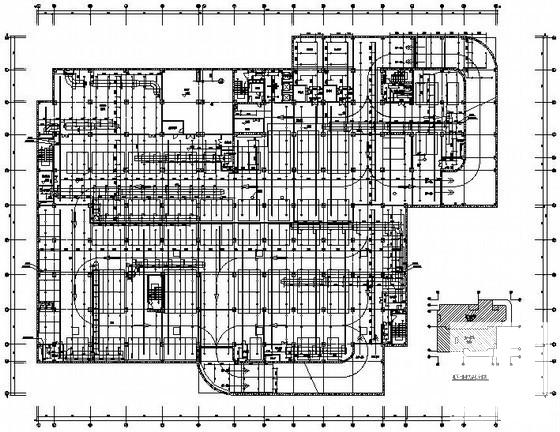

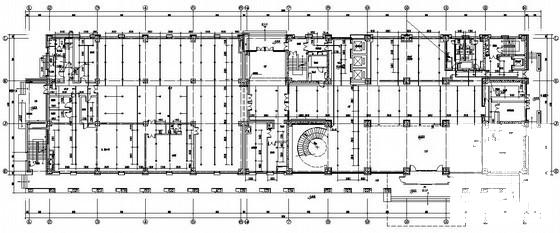

首层喷头布置平面图

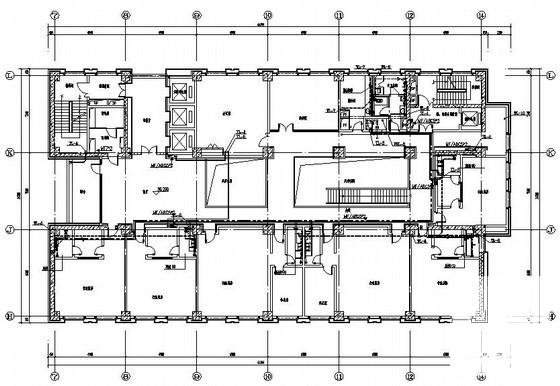

九层给排水、消防给水平面图

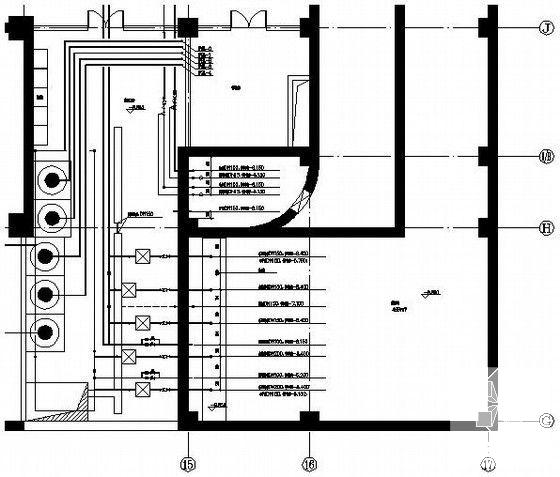

消防泵房平面详图

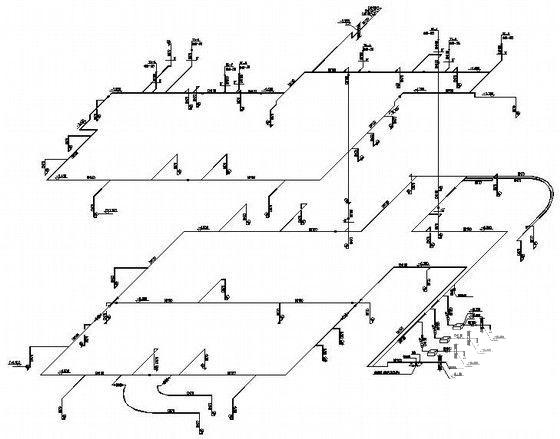

消火栓系统透视图

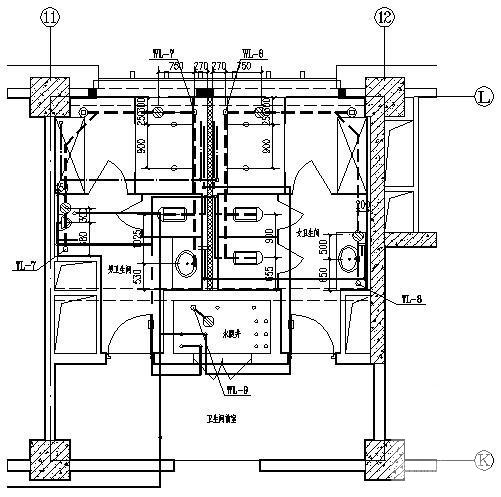

十九层卫生间详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
