6层科研办公楼给排水设计CAD施工方案图纸(室外消火栓系统)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,科研
• 建筑高度：高层建筑
• 建筑面积：6620平方米
• 地上层数：6层
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：水池
• 供水方式：市政供水,变频供水,分区供水
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水,压力排水
• 雨水重现期：10年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 项目地址：广东
• 设计说明：有

本图纸为 广东科研办公楼给排水设计施工图。

附件详情

地块紧邻新城路、环湖路滨湖西路及湖边,北侧为新城路,西侧为环湖路,东侧和南侧为滨湖西路。规划地块区位条件优越,交通便捷,景观资源丰富;总体竖向高差较大,地块中部较高,滨湖西路沿线较低。本项目为其中8号科研办公楼,位于地块西南部,共6层,建筑高度19.15米。建筑面积6620.824平方米，各栋建筑将按照设计使用年限 3 类,使用年限 50 年设计...

图片展示：

天面层给排水平面图

排水系统图

生活给水系统图

室内消火栓给水系统图

首层给排水平面图

首层卫生间排水平面图

第 1 张图

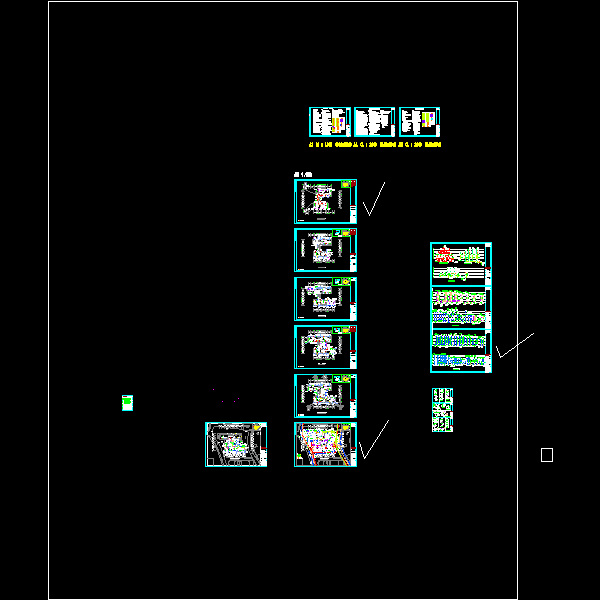

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-25 10:09:20上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
