一份小高层住宅楼给排水CAD施工方案图纸(室外消火栓系统)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：12层
• 图纸设计深度：施工图
• 参考图纸：11张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间

附件详情

该资料范围：室内给排水及水 。
本建筑地上11层(局部12层),建筑高度33米.以市政自来水作为水源,经室外给水管网叠压供水设备加压.设计用水量为22m3/日.
热水采用住宅用电热水器加热.
生活给水管:冷水管和热水管均采用建筑给水用PP-R管(公称压力不低于1.0MPa),热熔连接.
排水管:采用芯层发泡PVC管,粘接(96S406).采用其相应的配件接口.排水立管设消音装置.
室外消火栓系统用水量为15L/S,室内消火栓系统用水量为10.4L/S,火灾延续时间为2小时.消防供水系统:采用临时高压制,火灾时分别由泵房内消防泵或消防车加压供水.
灭火器配置:在各消火栓箱下或旁边设置3具4kg手提式磷酸铵盐干粉灭火器.

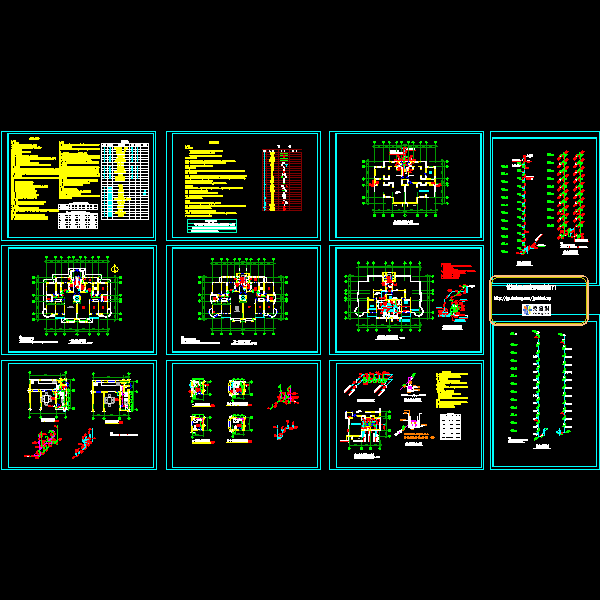

某小高层住宅楼给排水施工图

某小高层住宅楼给排水施工图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
