小高层住宅楼采暖系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计内容：采暖
- 冷热源：锅炉
附件详情
一、项目概要：
项目为一住宅楼，地上8层....
二、冷热源：
采暖系统热媒为95-70度热水，供热热源由自备锅炉房供给....
三、采暖系统：
1.本建筑物采暖系统采用下供下回单户串流式系统。
2.车库为热水采暖系统....
图纸共12张。

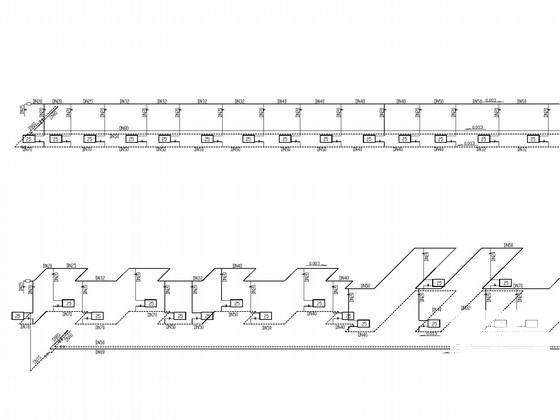

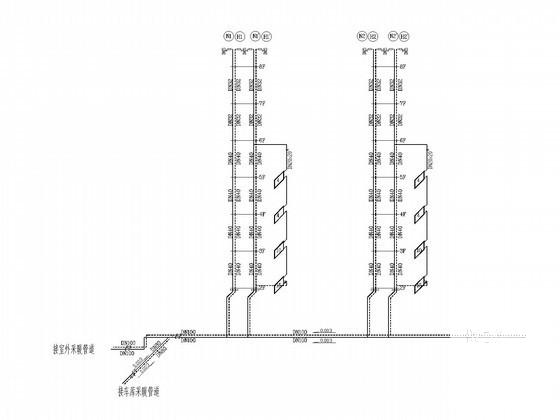

采暖系统图
系统图

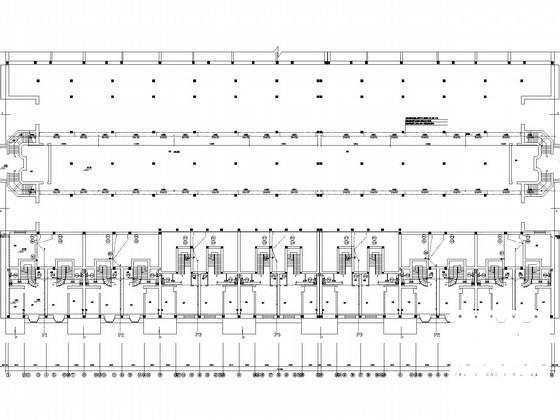

消火栓给排水平面图

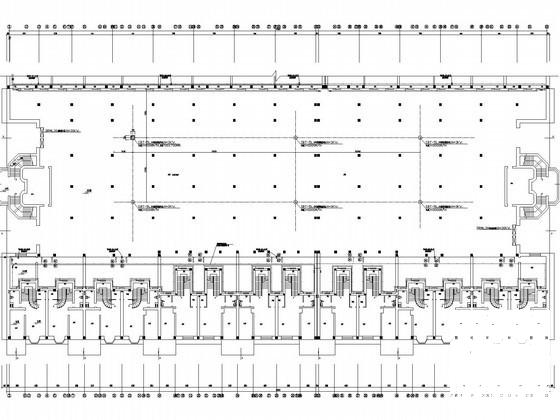

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
住宅楼采暖设计图纸 - 1 -
住宅楼采暖设计图纸 - 2 -
住宅楼采暖设计图纸 - 3 -
住宅楼采暖设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
