一份26层住宅建筑给排水CAD图纸（气体灭火）(室外消火栓系统)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅,娱乐
• 建筑高度：高层建筑
• 建筑建筑结构形式：其他结构
• 建筑面积：21000平方米
• 地上层数：26层
• 地下层数：1层
• 图纸设计深度：方案(初设图)
• 参考图纸：40张
• 图纸年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：四区
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 特殊系统：气体消防
• 大样节点：水箱,泵房,气体灭火,卫生间
• 项目地址：广东

附件详情

• 附件详情
• 给排水设计说明
• 消防设计说明
• 给排水工程图例
• 地下一层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四~七给排水平面图
• 八~九层给排水平面图
• 十~二十六层给排水平面图
• 屋面层给排水平面图
• 地下一层消火栓平面图
• 一层消火栓平面图
• 二层消火栓平面图
• 三层消火栓平面图
• 四~七层消火栓平面图
• 八~九层消火栓平面图
• 十~二十六层消火栓平面图
• 屋面层消火栓平面图
• 地下一层喷淋平面图
• 一层喷淋平面图
• 二层喷淋平面图
• 消防原理图
• 排水原理图
• 给水原理图
• 生活水箱补水图
• 消防泵房、集水井大样图
• 水箱大样图
• 住宅卫生间排水大样图
• 四层卫卫生间排水大样图
• 二层卫生间、浴室排水大样图
• 二层卫生间、浴室给水大样图
• 住宅给水大样图
• 柜式七氟丙烷灭火系统设计说明
• 配电房七氟丙烷气体灭火系统
• 室外消火栓平面布置图

附件详情

该项目位于广东，是一金融大厦附属楼项目，建筑面积:占地面积1880平方米, 地下室建筑面积1800平方米, 总建筑面积约21000平方米。地下室为设备房及停车库（Ⅳ类停车库），二层为住宅活动用房，三层为设备转换层，四~二十六层为住宅楼。耐火等级一级，建筑高度96.9m。
该项目设计范围：室内给水系统、排水系统、雨水系统、喷淋系统等；
编制于2012年，共计40张图纸；

消火栓平面图布置图

四层卫生间排水平面图

二层卫生间浴室大样图

泵房管道布置图

一层生活泵房平面布置图

泵房消火栓管道系统图

原理图

排水原理图

第 1 张图

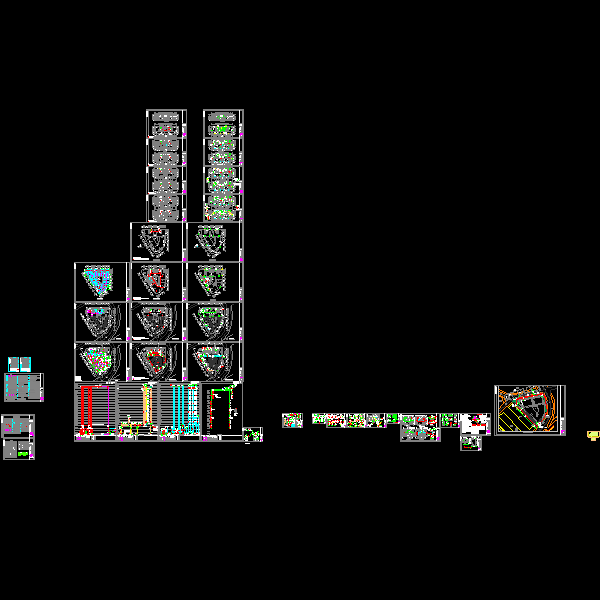

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-24 22:45:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
