一份银行大楼给排水CAD施工方案图纸(室外消火栓系统)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：20054平方米
• 图纸设计深度：施工图
• 参考图纸：59张
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房,卫生间
• 项目地址：上海

附件详情

• 平面图
• 给排水系统图
• 图
• 卫生间详图
• 排水系统图
• 水泵房详图
• 冷水给水系统图
• 热水给水系统图
• 消火栓系统图
• 喷淋系统示意图

附件详情

该资料为上海某银行大楼给排水施工图纸。工程包括一栋餐厅、一栋数据运营楼和业务处理楼。
设计内容：给水系统、排水系统、室内消火栓系统、室外消火栓系统、喷淋系统。
共59张图。

N-R轴客房区喷淋系统示意图

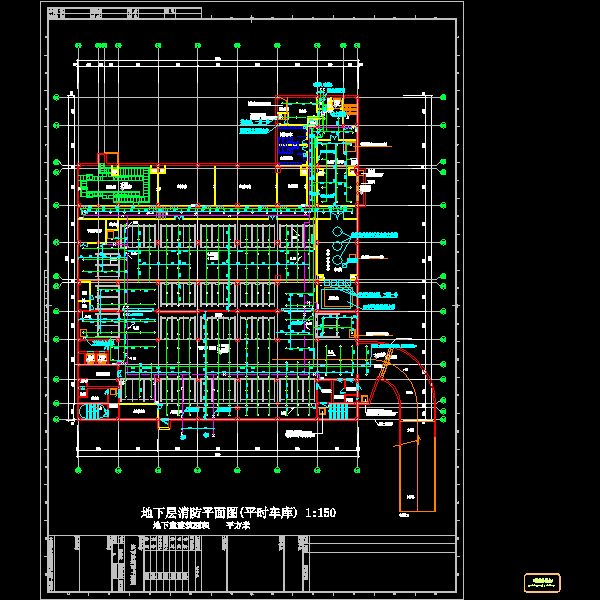

地下层平面图(部分战时六级二等人员掩蔽所)

水泵房平面详图

屋顶设备层平面图

喷淋系统示意图

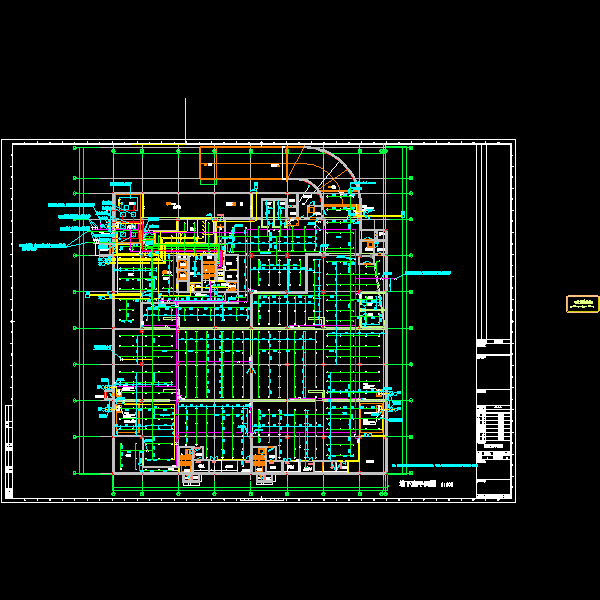

第 1 张图

第 2 张图

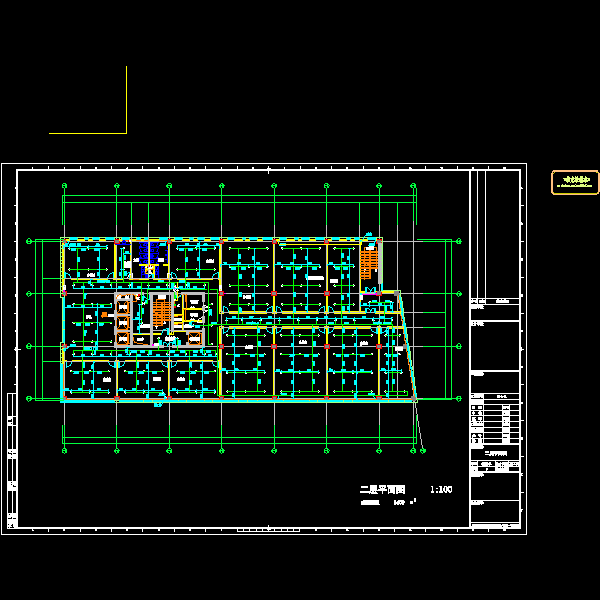

第 3 张图

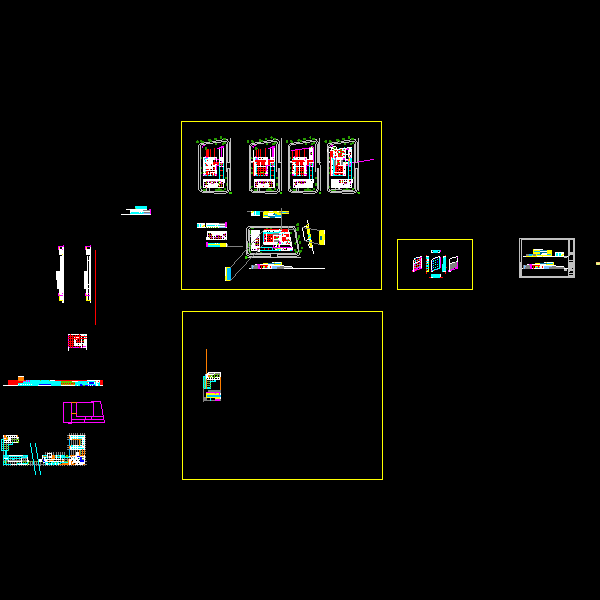

第 4 张图

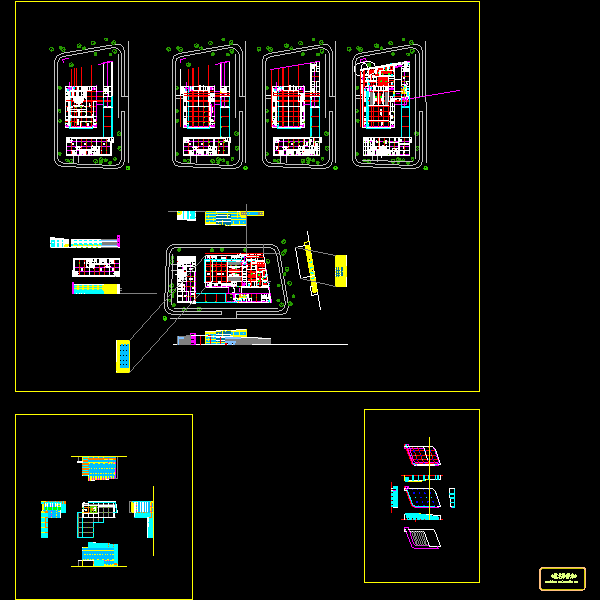

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
