2层农贸批发市场给排水CAD施工图纸(室外消火栓系统)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 建筑高度：多层建筑
• 建筑结构形式：其他结构
• 建筑面积：26729平方米
• 地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：9张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：雨污分流
• 排水技术：重力排水
• 雨水重现期：50年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 项目地址：浙江

附件详情

• 附件详情
• 给排水施工说明
• 一层给排水图（A区）
• 一层平面给排水图（B区）
• 二层给排水布置图
• 卫生间详图、系统图

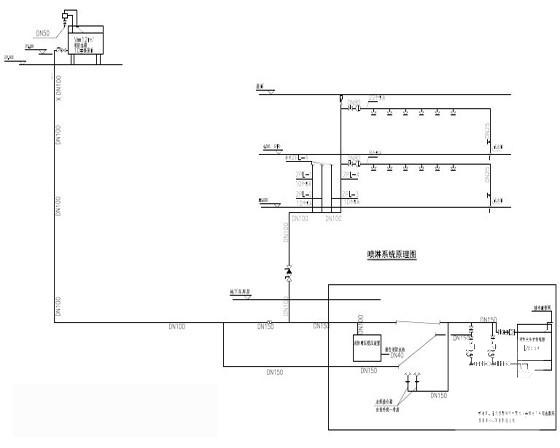

• 喷淋系统图

附件详情

附件详情： 该项目位于浙江，是单层开敞式菜市场，建筑总占地面积为2578.9平米，总建筑面积为26729.8平米，建筑层数为一层，局部两层，建筑高度12.56米；建筑等级二级；建筑使用年限：25年；耐火等级：二级；屋面防水等级：II级；结构类型：管桁架结构及局部框架结构。
共计9张图纸

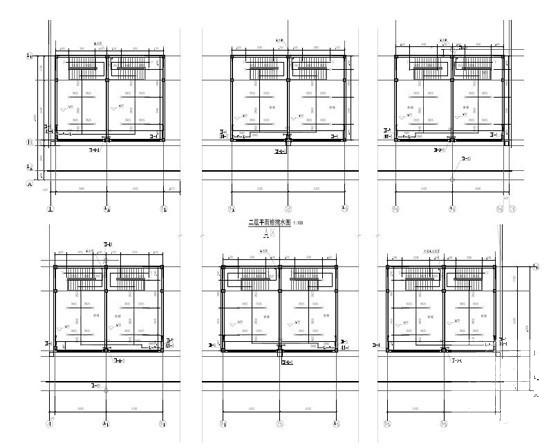

二层给排水平面图

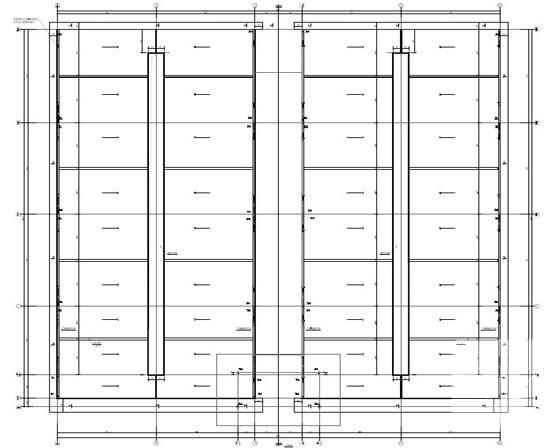

屋面排水

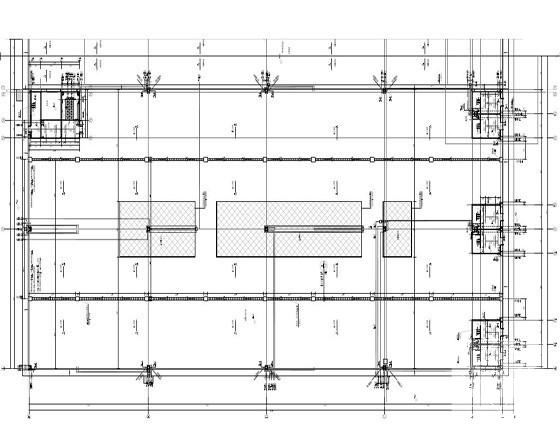

喷淋消防平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
