一份高层商住楼给排水CAD施工方案图纸(室外消火栓系统)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅, 办公, 商业
• 建筑高度：高层建筑
• 建筑面积：17943.20平方米
• 地上层数：26层
• 地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：18张
• 地下室用途：人防, 车库, 设备用房, 其它
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 灭火器配置系统
• 供水设备：水泵站
• 供水方式：市政供水, 变频供水, 分区供水
• 供水分区：三区
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱, 水泵, 泵房

附件详情

• 地下层喷淋平面图
• 各层给排水、消防平面图
• 标准层给排水、消防平面图
• 电梯机房水箱间给排水、消防平面图
• 屋顶给排水平面图
• 标准层单元给排水大样图
• 高位消防水箱间
• 人防水箱间平面布置图
• 泵房给水、消防、喷淋平面布置图
• 生活泵给水系统图
• 消防泵给水系统图
• 喷淋泵给水系统图
• 排水系统图
• 图
• 冷凝水系统图

附件详情

该项目总建筑面积：17943.20平方米；其中地下二层906.37平方米；地下一层906.37平方米；地上建筑面积16130.46平方米；建筑物层数、层高：地下二层，地上二十六层，檐口高度76.50m，层高：地下二层3.6m，地下一层3.6m，地上一层3.9m；地上二层3.6m；三~二十六层2.8m；地下二层为人防地下室(平时贮藏室)，地下一层为设备间及储藏间；地上一、二层为商业办公，三~二十六层为住宅。
共18张图纸。

泵房给水、消防、喷淋平面布置图

人防水箱间平面布置

喷淋系统原理图

第 1 张图

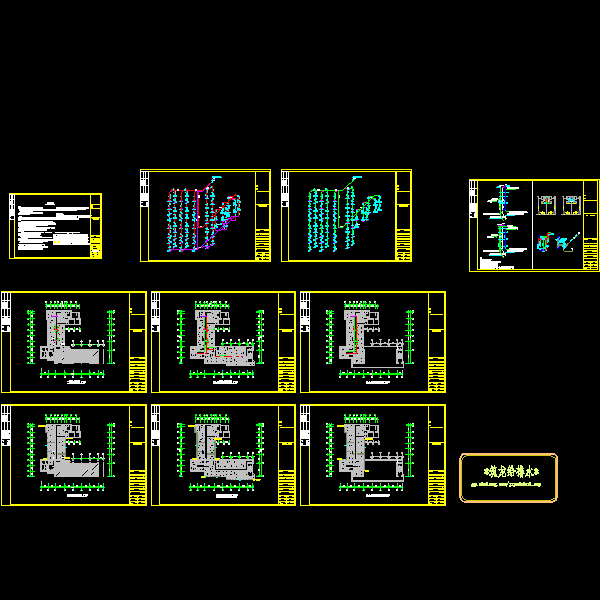

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
