高层综合办公楼给排水及消防CAD施工图纸(室外消火栓系统)(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：高层建筑
• 地上层数：21层
• 地下层数：2层
• 图纸设计深度：施工图
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
• 消防设计：室外消火栓系统,室内消火栓系统,干式灭火系统,灭火器配置系统
• 供水设备：稳压泵
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40

附件详情

一、项目概要及设计范围
该项目办公楼位于市区，是集办公、会议、实验室等功能为一体的综合性建筑。
建筑面积为21640m2：地下二层，主要为实验室和恒温恒湿房间；地下一层主要为设备间及汽车库.配电主机房，地上二十一层，主要包括政务大厅、实验室、办公室和会议室等。
<1>生活给排水设计<2>消防给水设计
二、生活给排水
给水设计秒流量为1.50L/s.采用分区供水方式。一至六层采用低压变频节能增压自动供水设备加压供水；七层以上采用高压变频节能增压自动供水设备加压供水方式。
雨水采用内排水,屋面设雨水口,经雨水立管引至室外检查井,再排入市政雨水管网.管材采用双壁中空内螺旋消音PVC-U管。地下室水泵房及消防电梯井旁设集水坑.内设潜污泵将积水排至室外检查井,潜污泵设有自耦装置,自动控制泵的起闭。
经化粪池处理后排入市政污水管网。
三、消防给水
1.由于本建筑室外城市供水管只有一根DN250；压力为0.2MPa管线，因此，室外需设消防管网及消防水池。
2.消防喷淋管采用热镀锌钢管.实验压力为1.6MPa.
3.该项目为I类防火建筑,整个区域按一个着火点设计,设室内消火栓系统；自动喷淋系统。
4.消防用水量: 室内消火栓系统q=40L/s,火灾延续时间3h;室外消火栓系统q=30L/s;火灾延续时间3h;自动喷洒系统q=26L/s;火灾延续1h；室内消防一次用水量为525.6M3.消防泵房及消防水池均设在室外，消防水池有效容积为500M3.消防水池供水由室外城市环形管网提供。
5.室外消火栓系统共设七个消火栓，均布建筑物周围，以供室外消防及水泵接合器之用。供水由室外城市环形管网提供。
6.泵房内设自动喷淋系统微机智能控制气压消防给水设备一套，其配备有消防主泵两台(一用一备)，稳压泵两台(一用一备)及压力罐。(4)本喷淋系统在室外设两套地上式水泵接合器。
四、干粉灭火器系统
干粉灭火器系统:按中等危险级设计，室内每个消火栓处均设置两瓶磷酸氨盐干粉灭火器，8Kg/瓶。

二层给排水平面图

十五层给排水平面图

喷淋系统图(III)

雨水系统图

机房层给排水平面图

排水系统图

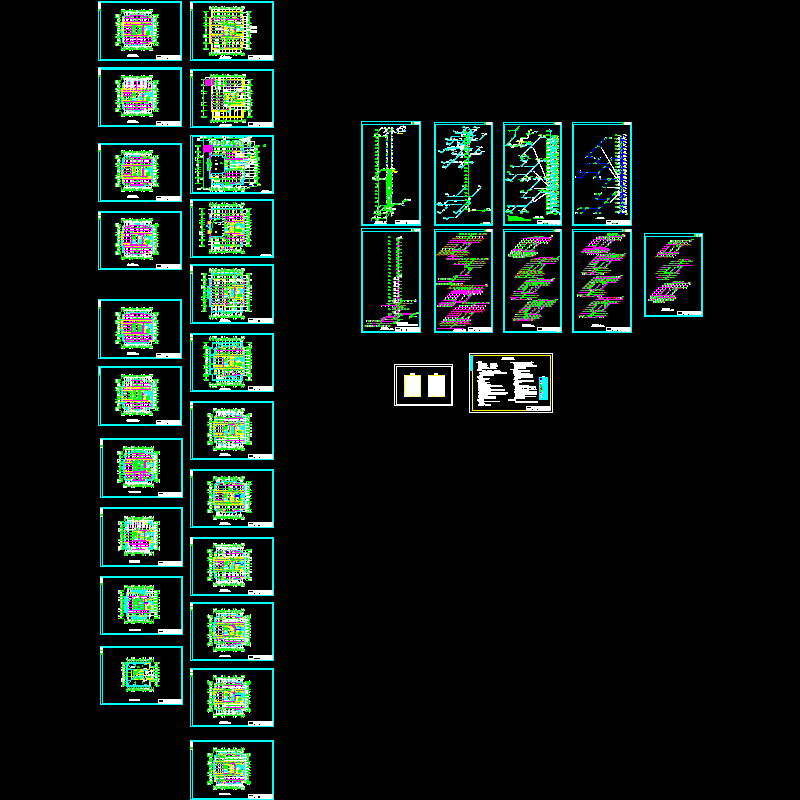

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
