一份4层综合办公楼给排水及消防设计CAD施工图纸(消火栓灭火系统)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,消防排水
• 消防设计：室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱

附件详情

一、建筑概况及设计范围
1：该项目为单体设计，底层平面图中的管线设计至室外三米，室外给排水构筑物等在总图上确定。
2：该项目为综合楼，共四层，建筑面积为2531平方米，耐火等级为二级。
3：该项目设计内容包括：生活给水系统、排水系统、消火栓系统及灭火器布置。
二、设备管道安装与固定
1：该资料中给水系统由市政给水管网直接供给。室内给水管采用暗装，暗装部分应与土建相结合。
2：该项目设室内消火栓灭火系统，系统设置成环路。室内消防用水量为15L/S。保证有两支水枪的充实水柱同时到达室内任何部位。
3：室内采用丙型带灭火器箱组合式消防柜。箱体材质为钢--铝合金。
4：该项目灭火器配置场所的危险等级属轻危险级，火灾种类为A类火灾。

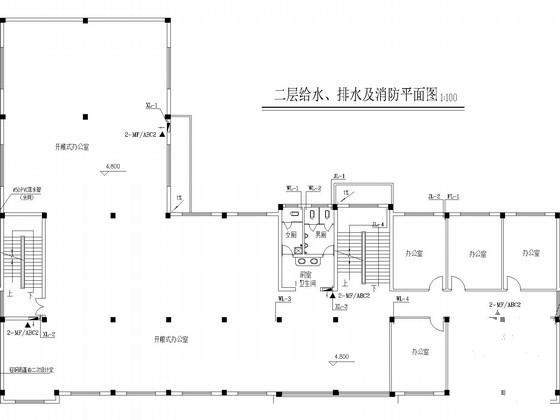

二层给水、排水及消防平面图

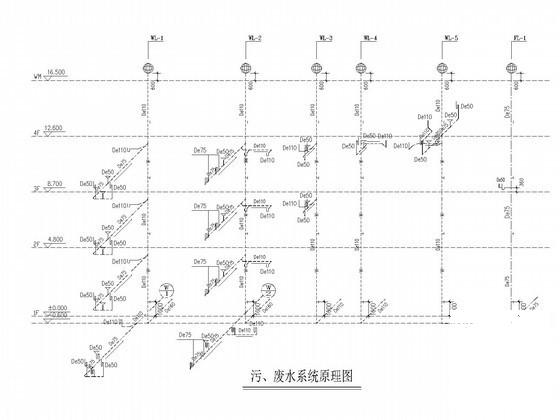

污、废水系统原理图

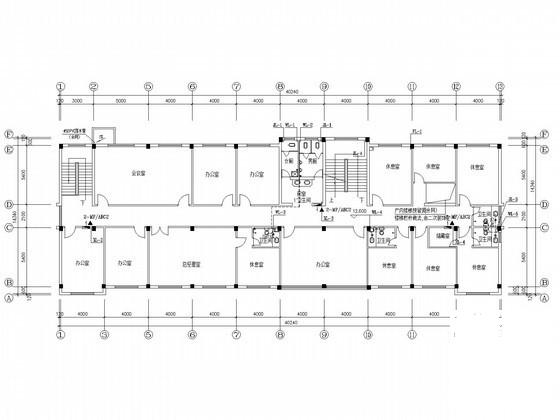

四层给水、排水及消防平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
