一份7层办公楼给排水及全淹没灭火系统CAD施工图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统,灭火器配置系统

附件详情

1、该项目生活给水设计秒流量为q=3.80l/s，自动喷洒给水q=28L/s，消防室内、室外设计秒流量均为q=20l/s。
2、生活给水管采用优质无毒PPR冷热水管(公称压力≥1.0MPa)，每十米直线管道设一伸缩装置。明设生活排水管采用UPVC塑料管，雨水管采用柔性连接球墨铸铁排水管材；地下生活排水管采用硬聚氯乙烯排水塑料管，埋地雨水管采用排水铸铁管，水泥沙浆封口；消防、自动喷洒给水管采用内外壁热浸镀锌钢管。
3、卫生器具均采用节水型，卫生器具支管均设存水弯。

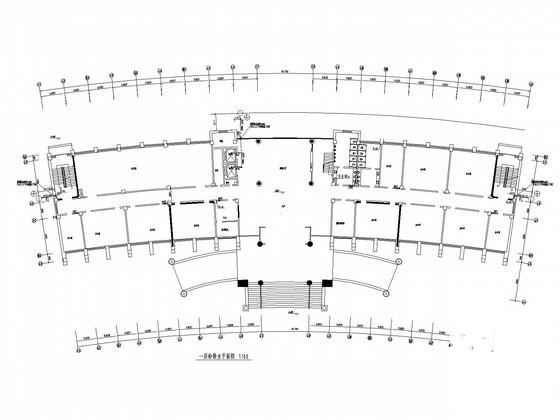

一层给排水平面图

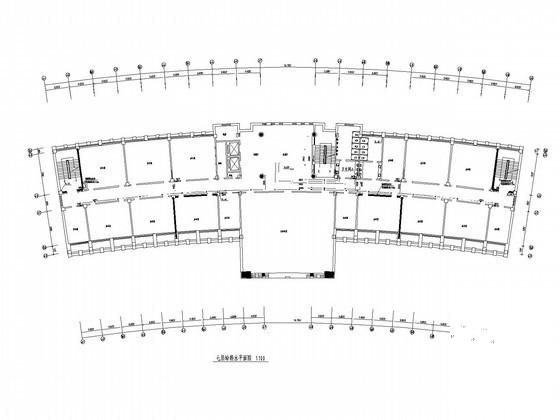

七层给排水平面图

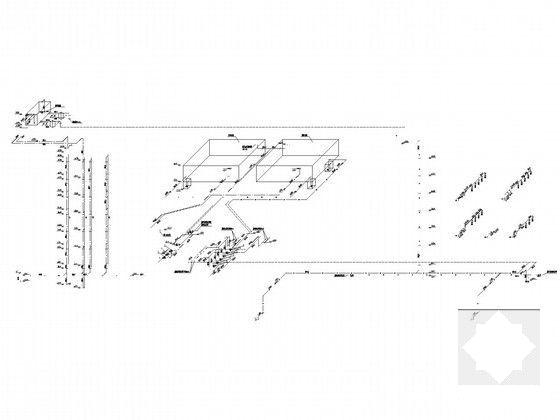

给水及喷洒系统图

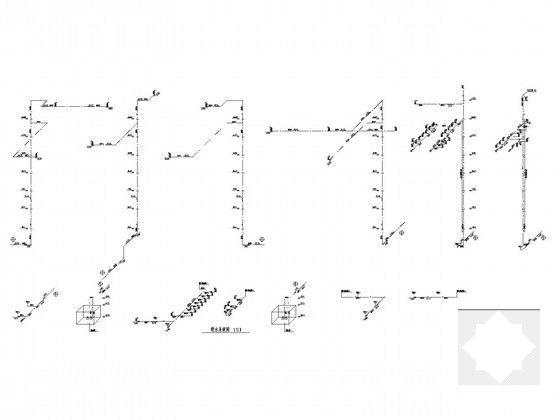

排水系统图

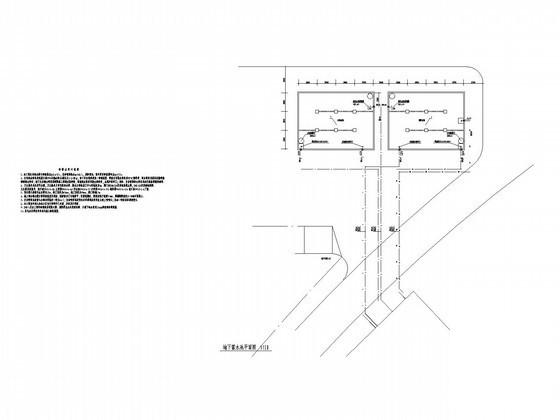

地下蓄水池平面图

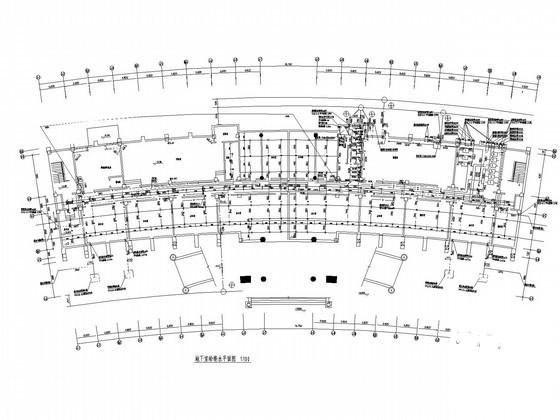

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
