16层小区住宅楼及居委会办公楼给排水CAD施工图纸(自动喷水灭火系统)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅,办公
• 建筑高度：高层建筑
• 地上层数：16层
• 图纸设计深度：施工图
• 参考图纸：39张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水体制：雨污分流
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20

附件详情

1.2 给水以城市自来水作为该项目的补水水源,生活及消防加压用水均由集中泵房供水。泵房及管网按整个小区统一考虑。生活加压给水系统与室内消防给水系统完全独立，分开设置；加压低区与室外消防联合管网。竖向分为2个供水区， J1区为半地下室至6 层(部分至8层)； J2区为7层至屋顶；J1区均设置变频调速恒压给水设备，水泵房设在一期D商铺车库内。二三期J2区设置变频调速恒压给水设备，水泵房设在六期水泵房。住宅用水计量采用户外人工抄表，水表相对集中设置在各栋建筑物一层；商铺水表分散设置。1.3 热水各住户采用燃气热水器分散制备供应及预留电热水器电源。燃气热水器的设计、选型及安装由气体动力专业负责。1.4 排水 该项目排水系统为雨、污分流制。雨水经收集后排至市政雨水管网。污废水全部为生活污水，粪便污水经化粪池处理后排入市政污水管网。建筑物斜屋顶雨水散排，平屋顶由外墙明装雨水立管引下至地面散排。1.5 消防根据小区内不同建筑物特点分别设计消防：(1). 多层（最高六层）单元式住宅，按规范不设室内消防给水。(2). 小高层及各商铺车库设室内消火栓，车库加设湿式自动喷水灭火系统。最不利点考虑的消防水量如下:......

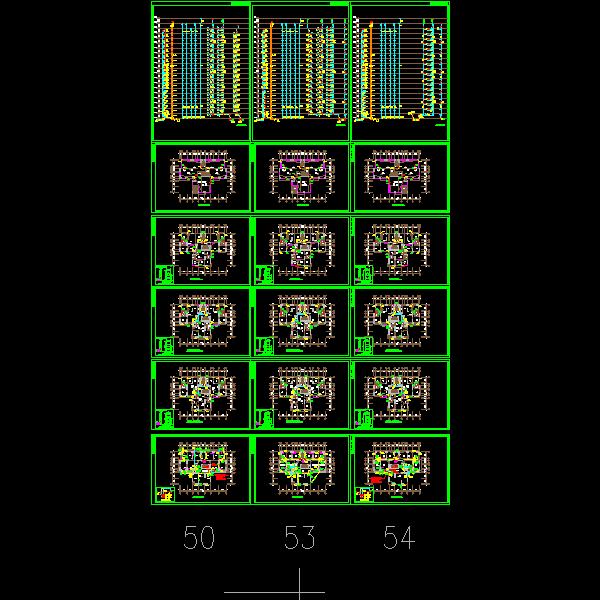

505354栋.dwg

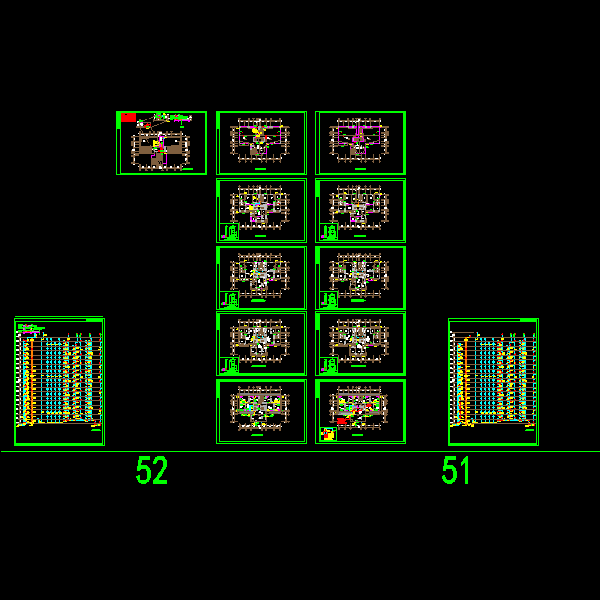

5152栋.dwg

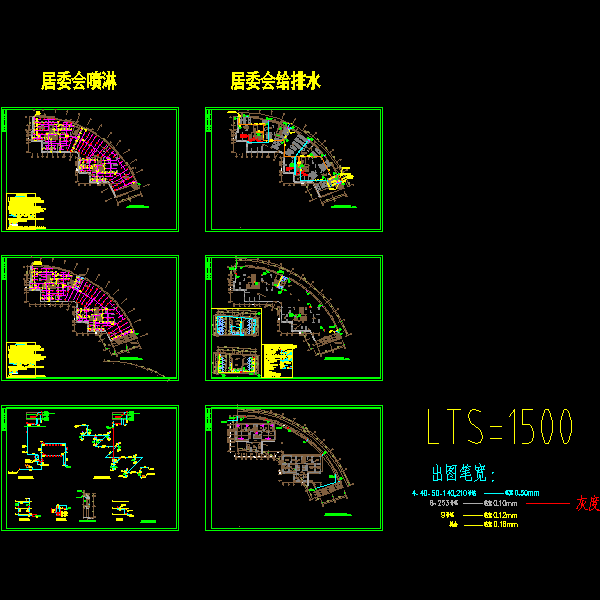

居委会.dwg

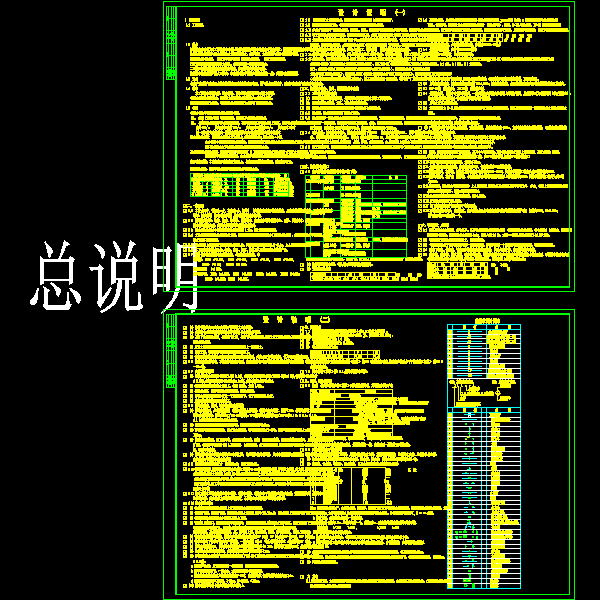

水施说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
