办公楼人防工程给排水CAD施工图纸(自动喷水灭火系统)(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：单层建筑
• 建筑结构形式：其他结构
• 地下层数：1层
• 参考图纸：7张
• 设计年代：近代
• 地下室用途：人防,设备用房
• 生活供水设计：生活给水系统
• 排水设计：消防排水
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：泵房
• 项目地址：江苏

附件详情

• 资料目录
• 设计及施工说明
• 人防自动喷水消防平面
• 人防消火栓消防平面
• 消防及生活泵房平剖面
• 平战时给排水平面
• 平战时给排水系统
• 给排水设备平战转换说明

附件详情

项目概况：该项目位于南京，平时为地下汽车停车场及自行车库，二个防火分区。停车105辆。战时为二个防护单元，二级人员掩蔽部。
设计范围：人防地下室内消火栓系统、自动喷水灭火系统。平战时室内给水排水设计。
编制于：2010年，共计7张图。

消火栓消防平面

消防水泵房平面图

平战时给排水系统

第 1 张图

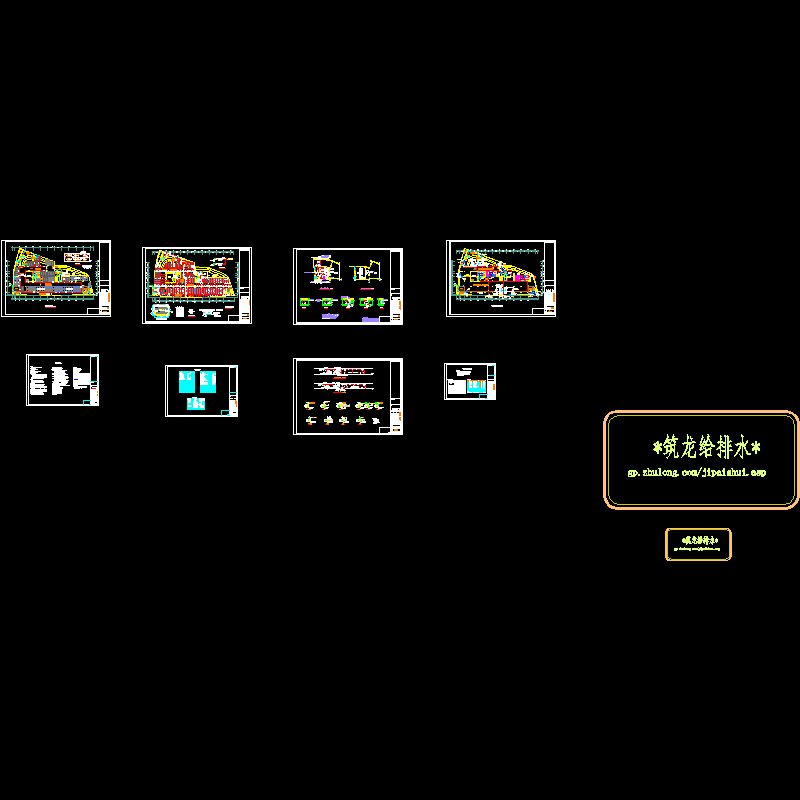

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-25 19:50:55上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
