一.工程简述 　　新闻大楼为一栋高层建筑，总高度为45m,建筑总面积约11600m2。 　　二.系统简述 　　 给水系统：主、副楼一～二层均由市政管网直接供水，三层以上采用水池→水泵 →屋顶水箱→用户的供水方式。为方便计量，主、副楼分设水表。 　　 消防系统： 　　 基地内室外消火栓消防用水量 20L/s，由两路市政管网进水，在基地内形成环网，在总体适当位置设置室外消火栓。 　　 新闻大楼室内消火栓消防用水量 20L/s，采用临时高压系统，在屋顶设有 的消防水箱供火灾初期使用。泵房内设有室内消火栓消防加压泵,火灾时直接从室外消防环网抽水，环状供水至各个消火栓。每层适当位置设单出口消火栓箱，保证两股充实水柱同时到达室内任意部位。室内消火栓系统在室外适当位置设置水泵接合器。 　　 新闻大楼自动喷水灭火系统用水量30L/s。在地下室的集中水泵房内设有自动喷淋 加压泵,在屋顶上设有稳压泵和150L的稳压罐。平时管网压力不足时，由稳压泵和 稳压罐稳压，火灾时由消防泵直接从室 每层设信号阀和水流指示器，并在走道、办公室等部位设喷头。并在最不利喷头处设末端试水装置 ,要求试水头。动喷水灭火系统在室外适当位置设置水泵接合器。 　　排水系统 :室内污废合流，并设环状通气管及专用通气立管。室外雨污分流 ,雨水经总体雨水管道收集后排入云山路上的市政雨水管网。污、废水汇总后排入格栅井处理，再排入云山路上的市政污水管。

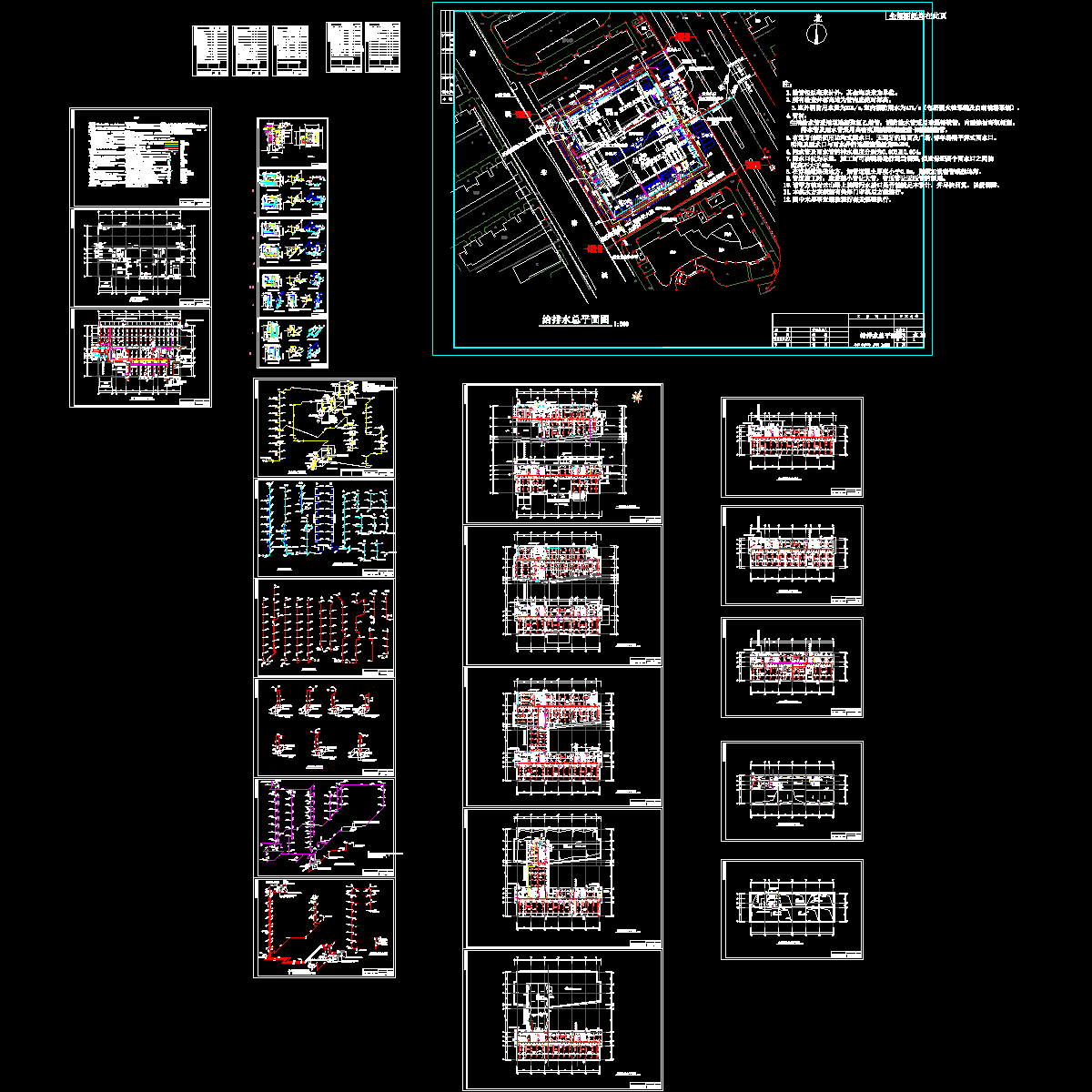

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
