[CAD]酒店给排水及消防图纸(自动喷水灭火系统设计规范).dwg

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 本建筑物是一多层公共建筑西侧为四层酒店客房东侧为三层酒店餐饮和附属用房；其地下为一层是设备用房。现将本建筑物的给水排水部分做如下说明。 　　一、生活给水系统：本建筑物的各生活给水水源和水压由市政给水管网保证. 　　水入口出设置水表井，水表井做法见国标图集二、卫生热水给水系统：本建筑物内的酒店部分采用集中的卫生热水给水系统并２４小时供水. 　　三、消火栓给水系统：根据国家的《建筑设计防火规范》的规定，本建物的室内消火栓用水量为：１５Ｌ／Ｓ。 　　四、自喷给水系统： 根据国家的《自动喷水灭火系统设计规范》的规定，本建物的酒店部分按轻危险级设计。 　　五、排水系统：本建筑物采用污水与生活废水合流排放制。室内污水排至室外化粪池经一级生化处理后排至市政污。

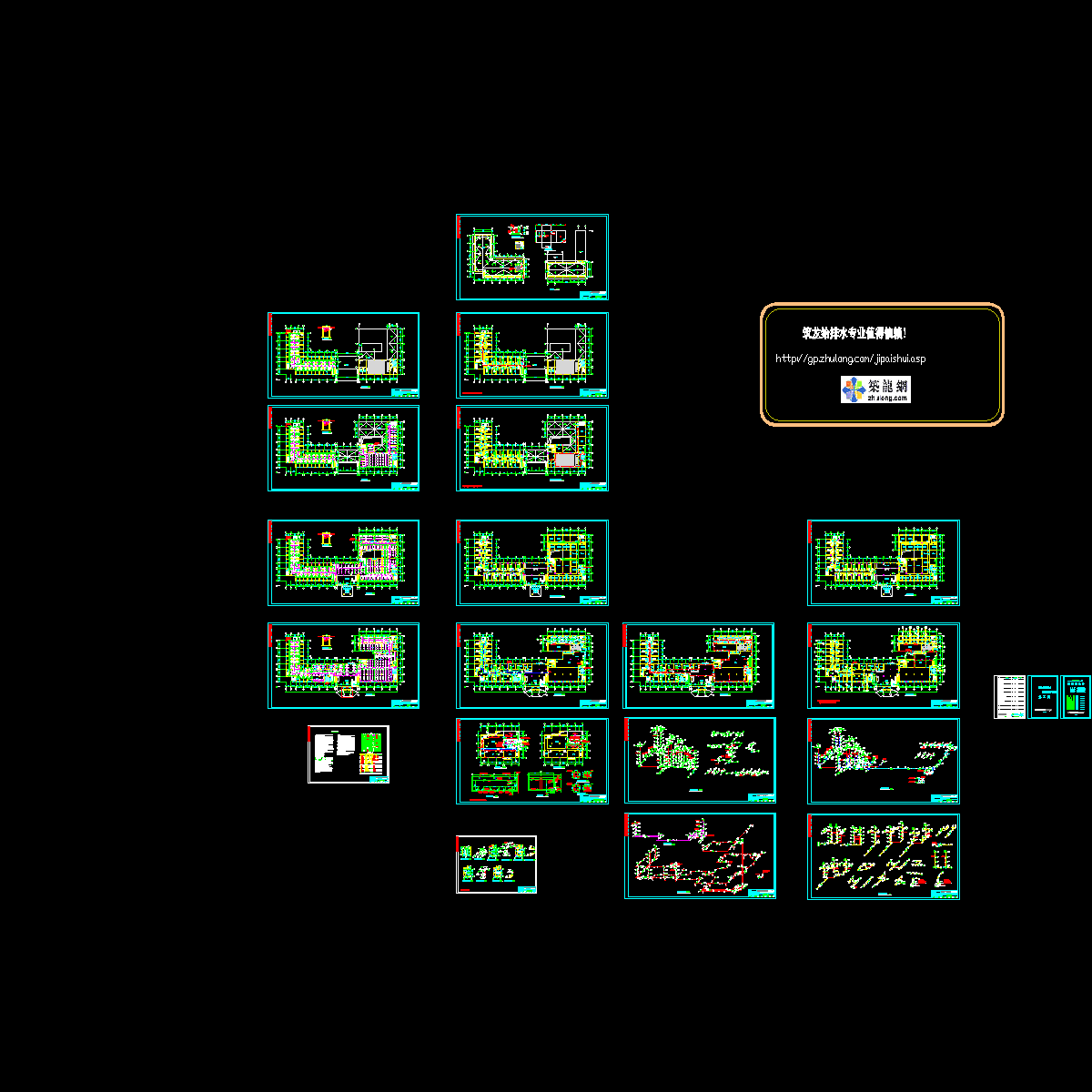

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
